| فئة الدقة: | 0.05 | كائن الاختبار: | رقمي (إلكتروني) CT VT |
|---|---|---|---|
| وظيفة الاختبار: | نسبة الخطأ ، خطأ زاوية الطور ، اختبار القطبية ... إلخ | إشارة الإدخال التناظرية: | 0-10 فولت (الذروة) |
| تطبيق: | محطة فرعية ذكية ، منتج CT PT | متوافق: | مع بروتوكول IEC61850 |
| إبراز: | 0.05 معدات اختبار المحطة الفرعية,معدات اختبار المحطة الفرعية 10 فولت,معدات اختبار PT الإلكترونية CT |
||

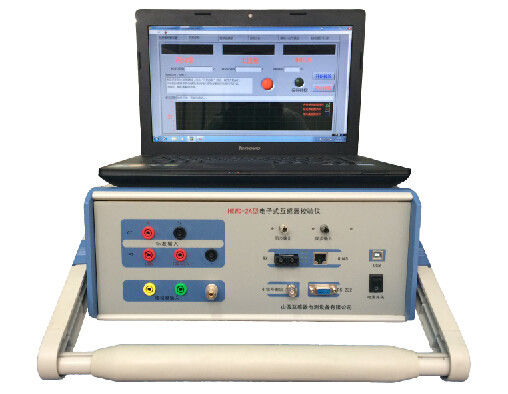

معاير الكتروني (رقمي) CT & PT HEWD-2A
المقياس التقنيس
| مقياس الفولتية الأولية | تصل إلى 500 كيلو فولت |
| مقياس التيار المقنن الأساسي | 5-5000A ، التخصيص متاح |
| إدخال إشارة قياسي | |
| مدخلات الجهد | 0-120٪ Un، Un = 100V، 100 / √3V.التخصيص متاح |
| المدخلات الحالية | 0-120٪ في ، في = 1A أو 5A.التخصيص متاح |
| إشارة الإدخال التناظرية | 0-10V (قيمة الذروة) |
| خرج إشارة صغيرة (موجة جيبية) | 0-4V (قيمة RMS) |
| فئة الدقة | |
| نسبة الخطأ | <0.05٪ (قيمة مقدرة 1-120٪) |
| خطأ المرحلة | <2´ (قيمة مقدرة 1-120٪) |
| تأخير مطلق | <1µS (تشوه شكل موجة أقل من 1٪) |
| تذبذب التأخير | <0.5 درجة مئوية |
| واجهة الألياف الضوئية ST (مجموعة واحدة) | |
| طاقة نقل الألياف الضوئية | > -6 ديسيبل |
| حساسية الاستقبال البصري | -38 ديسيبل |
| إشارة المزامنة | |
| إدخال وإخراج مزامنة بصرية PPS | 4 |
| مزامنة الإدخال والإخراج البصري IRIG-B (DC) | 4 |
| مزامنة دقة وقت الإخراج | أفضل من 100ns |
| توريد المدخلات | AC220V ± 10٪ ، 50 / 60HZ ، استهلاك الطاقة أقل من 20W |
| ظرف العمل | درجة الحرارة 0 ℃ ~ + 55 ℃ / الرطوبة ≤90٪ |
| الحجم والوزن | 360 * 400 * 160 ملم / 7.5 كلغ |
الخصائص الرئيسية
1. اختبار خطأ الإخراج الرقمي من CT / PT الإلكترونية (الرقمية)
1) اختبار نسبة الخطأ والمرحلة
2) متوافق مع البروتوكول IEC61850-9-1 و IEC61850-9-2 و IEC61850-9-2LE و IEC60044-FT3
3) متوافق مع واجهات الألياف الضوئية المختلفة
4) تحليل التصوير المجسم لرسالة IEC61850-9-1 / IEC61850-9-2
5) تسجيل بيانات الخطأ لنقطة الاختبار والاستعلام عن البيانات / تخزينها / طباعتها بواسطة البرنامج
2. اختبار خطأ الإخراج التناظري لل CT / PT الإلكترونية (الرقمية) والتقليدية CT / PT
1) اختبار النسبة والخطأ في المرحلة الرقمية CT / PT
2) اختبار نسبة الخطأ والمرحلة من CT / PT التقليدية عن طريق التحويل إلى إشارة الجهد من خلال
محول قياسي
3. حتى اختبار 0.2S فئة CT / PT الرقمية
4. التناظرية من خرج إشارة صغيرة
5. تحليل الموجة التوافقية لإشارة إدخال CT / PT الرقمية قيد الاختبار ، وتوليد منحنى الطيف ،
تسجيل محتوى كل مرة متناسق (حتى 50 مرة متناسق) ، وحساب التشويه التوافقي.
6. تحليل معلمات قيمة RMS (الاتساع والطور والتردد وما إلى ذلك) للإشارة المعيارية للإدخال
7. عرض شكل الموجة الناتج في الوقت الحقيقي ، شكل موجة الإشارة القياسي ، القطبية ، حالة المزامنة والنسبة المئوية
القيمة تحت اختبار CT / PT قيد الاختبار
8. اختبار القطبية والتأخير الزمني للتصوير المقطعي المحوسب / PT الرقمي باستخدام PPS المدمج (النبضة في الثانية) والرمز B
لإخراج إشارة المزامنة
9. التشغيل عن طريق الكمبيوتر اللوحي من خلال برنامج APP (اختياري)
10. التوافق مع التوافق الكهرومغناطيسي مع المعيار IEC60044-8
11. برامج الكمبيوتر
1) واجهة HMI سهلة الاستخدام وواجهات واضحة
2) حفظ بيانات الاختبار تلقائيًا وإنشاء تقرير الاختبار
