تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع الملف: | روجوفسكي مرن | فئة الدقة: | 1.0 |
|---|---|---|---|
| تطبيق: | موقع العمل ، المراقبة عبر الإنترنت | النطاق الحالي: | حتى 6000 أمبير |
| إبراز: | فئة 1.0 لفائف Rogowski المرنة,ملف Rogowski المرن بطول 2 متر,مسبار تيار 6000A AC |
||

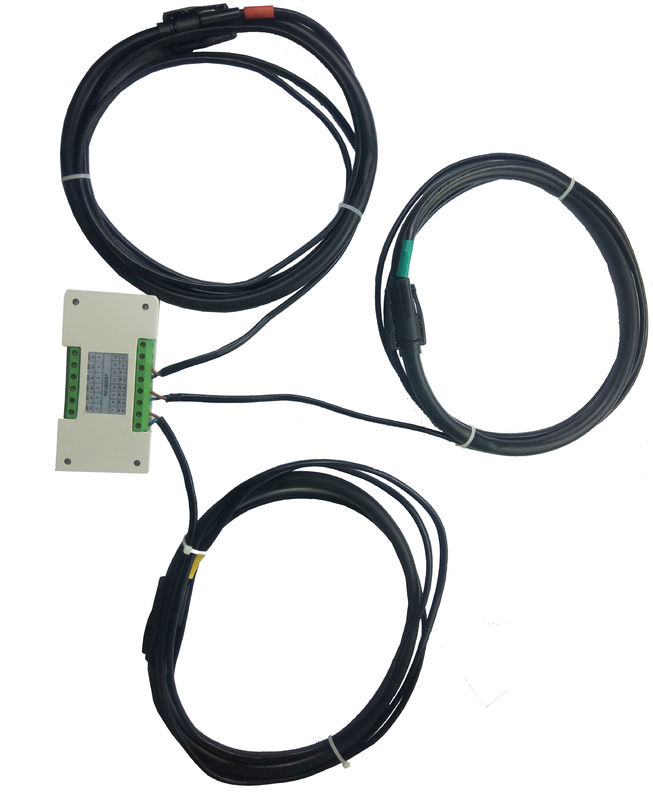

MH-RC01 سلسلة روجوسكي المرنة لفائف تيار متردد مسبار (مستشعر)
تحديد
ملف Rogowski (مرن)
المرحلة / المدى: ثلاث مراحل ، 0-300٪ متغير من تيار الإدخال المقنن
نطاق الإدخال المقدر: 250 أمبير إلى 5000 أمبير (أو حسب الطلب) متاح
الإخراج: 0.333 فولت في التصنيف الحالي (حتى 5 فولت متاح)
الدقة: ± 1٪
دقة المرحلة (45-65 هرتز): <0.5 درجة
دقة المرحلة (45-2500 هرتز): تتوافق مع معيار IEC60044-8: 2002
يمكن أن يصل القياس التوافقي إلى 51 مرة
متكامل
مزود الطاقة: 9-36 VDC أو AC 110-240V (أو حسب الطلب)
كابل الإخراج إلى التكامل: 2 متر
مسبار
الطول / القطر: 610 مم / 12 مم (أو حسب الطلب)
رقم الجزء والتصنيف
| نموذج رقم: | تقييم المدخلات الحالية |
| MH-RC01-0250 | 250 امبير |
| MH-RC01-0400 | 400 امبير |
| MH-RC01-0500 | 500 أمبير |
| MH-RC01-0800 | 800 امبير |
| MH-RC01-1000 | 1000 أمبير |
| MH-RC01-1500 | 1500 أمبير |
| MH-RC01-2000 | 2000 امبير |
| MH-RC01-2500 | 2500 أمبير |
| MH-RC01-3000 | 3000 امبير |
| MH-RC01-4000 | 4000 امبير |
| MH-RC01-5000 | 5000 أمبير |
| MH-RC01-6000 | 6000 امبير |
اتصال
المحطة 1 خارج + المرحلة أ
المحطة 2 خارج المرحلة أ
المحطة 3 خارج + المرحلة ب
محطة 4 خارج المرحلة ب
محطة 5 خارج + المرحلة ج
محطة 6 خارج المرحلة ج
المحطة 7 في + المرحلة أ
(قم بتوصيل السلك البني للمسبار بالعلامة الصفراء والمرحلة أ)
مبنى رقم 8 في المرحلة أ
(قم بتوصيل السلك الأزرق وطبقة التدريع للمسبار بالعلامة الصفراء
والمسمى المرحلة أ)
محطة 9 في + المرحلة ب
(قم بتوصيل السلك البني للمسبار بالعلامة الخضراء والمرحلة B)
محطة 10 في المرحلة ب
(قم بتوصيل السلك الأزرق وطبقة التدريع للمسبار بالعلامة الخضراء و
المرحلة المسمى ب)
محطة 11 في + المرحلة ج
(قم بتوصيل السلك البني للمسبار بالعلامة الحمراء والمرحلة C)
محطة 12 في المرحلة ج
(قم بتوصيل السلك الأزرق وطبقة التدريع للمسبار بالعلامة الحمراء
والمرحلة المسمى C)
محطة طاقة 13 + (9-36 فولت تيار مستمر)
محطة الطاقة 14 - (0 فولت تيار مستمر)
