تفاصيل المنتج:
شروط الدفع والشحن:
|
| الفك: | 50 مم | بحجم: | 94 مم × 210 مم × 22 مم |
|---|---|---|---|
| طريقة التثبيت: | نوع المشبك | صفة مميزة: | تقدم للاختبار على الخط أقل من 1000A |
| إبراز: | Q50A AC Current Clamp Probe,1000A AC Current Clamp Probe,50 مم تيار متردد تيار مستمر مسبار |
||

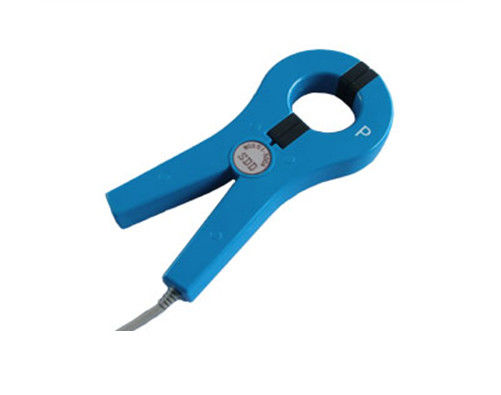

JawΦ50mm AC الحالي مسبار المشبك محول نموذج Q50A
مسبار تيار متردد مخصص بيرمالوي 1000A / 5A لمقياس طاقة إيثرنت
Q50A عبارة عن مجسات تيار 1000 أمبير يمكنها قياس كابل 0-1000 أمبير أثناء القياس بدون انقطاع التيار الكهربائي.
يتميز مسبار التيار الدائم Q50A بحجم فك 2 بوصة (50 مم) وخطية عالية.المنتج يأتي مع ضمان لمدة سنة.
اللون له اللون الأزرق والرمادي كخيارات.
التطبيقات
معاير عداد الطاقة الكهربائية (في الموقع)
اختبار مقاومة الأرض نوع المشبك المزدوج
مزدوج نوع المشبك المرحلة فولت أمبير متر
جهاز رقمي متعدد المقاييس
عداد الطاقة متعدد الوظائف
محلل جودة الطاقة
الأدوات المتطابقة
أداة المعايرة في الموقع
سمات
مناسب للقياس عبر الإنترنت لكابل 1000A. قطر سلك الحمل: φ50mm
الأبعاد: 101 مم × 219 مم × 26 مم
سعة التحميل: خرج مللي أمبير 4Ω ، خرج 1A 0.1Ω ، خرج 5A 2.5VA
التثبيت: نوع المشبك
وضع الإخراج: إخراج الرصاص
معامل
| التيار الأساسي | التيار الثانوي | جمعشوقة |
| 10 أ | 2.5 مللي أمبير | 0.1،0.2،0.5 |
| 10 أ | 5mA | 0.1،0.2،0.5 |
| 20 أ | 5mA | 0.1،0.2،0.5 |
| 100 أ | 20 مللي أمبير | 0.1،0.2،0.5 |
| 100 أ | 40 مللي أمبير | 0.1،0.2،0.5 |
| 100 أ | 50 مللي أمبير | 0.1،0.2،0.5 |
| 100 أ | 100 مللي أمبير | 0.1،0.2،0.5 |
| 200 أ | 80 مللي أمبير | 0.1،0.2،0.5 |
| 200 أ | 100 مللي أمبير | 0.1،0.2،0.5 |
| 200 أ | 200 مللي أمبير | 0.1،0.2،0.5 |
| 300 أ | 120 مللي أمبير | 0.1،0.2،0.5 |
| 300 أ | 150 مللي أمبير | 0.1،0.2،0.5 |
| 300 أ | 200 مللي أمبير | 0.1،0.2،0.5 |
| 300 أ | 300 مللي أمبير | 0.1،0.2،0.5 |
| 500 أ | 100 مللي أمبير | 0.1،0.2،0.5 |
| 500 أ | 200 مللي أمبير | 0.1،0.2،0.5 |
| 500 أ | 250 مللي أمبير | 0.1،0.2،0.5 |
| 500 أ | 500 مللي أمبير | 0.1،0.2،0.5 |
| 600 أ | 120 مللي أمبير | 0.1،0.2،0.5 |
| 600 أ | 200 مللي أمبير | 0.1،0.2،0.5 |
| 600 أ | 300 مللي أمبير | 0.1،0.2،0.5 |
| 600 أ | 400 مللي أمبير | 0.1،0.2،0.5 |
| 600 أ | 500 مللي أمبير | 0.1،0.2،0.5 |
| 600 أ | 600 مللي أمبير | 0.1،0.2،0.5 |
| التيار الأساسي | التيار الثانوي | صف دراسي ٪ |
| 700 أ | 200 مللي أمبير | 0.1،0.2،0.5 |
| 700 أ | 350 مللي أمبير | 0.1،0.2،0.5 |
| 700 أ | 700 مللي أمبير | 0.1،0.2،0.5 |
| 700 أ | 700 مللي أمبير | 0.1،0.2،0.5 |
| 800 أ | 160 مللي أمبير | 0.1،0.2،0.5 |
| 800 أ | 200 مللي أمبير | 0.1،0.2،0.5 |
| 800 أ | 250 مللي أمبير | 0.1،0.2،0.5 |
| 800 أ | 320 مللي أمبير | 0.1،0.2،0.5 |
| 800 أ | 400 مللي أمبير | 0.1،0.2،0.5 |
| 800 أ | 500 مللي أمبير | 0.1،0.2،0.5 |
| 800 أ | 800 مللي أمبير | 0.1،0.2،0.5 |
| 500 ألف ～ 800 ألف | 1 أ | 0.2،0.5 |
| 600 ألف ～ 800 ألف | 1 أ | 0.1،0.2،0.5 |
| 200 أ | 5 أ | 1.0 |
| 300 ألف ～ 500 ألف | 5 أ | 0.5 |
| 500 ألف ～ 800 ألف | 5 أ | 0.2،0.5 |
| اختبار مقاومة الأرض | أداة خاصة | 0.1،0.5 |
| المعلمات الكهربائية | |
| نسبة | 1000: 1 أو 2000: 1 (حسب الطلب) |
| فئة الدقة | 0.1٪ ، 0.2٪ ، 0.5٪ |
| التيار الأساسي | 0-1000 أمبير |
| التيار الثانوي | 0-5A AC (حسب الطلب) |
| الأعلى.تابعالمدخلات الحالية | 1200 أ |
| على فئة الجهد | CAT III 600 فولت |
| إشارة الخرج | 500mA ، 1A ، 5A AC في تيار الإدخال الاسمي |
| نطاق الترددات | 40 هرتز -2000 هرتز |
| قوة عازلة | 3KV 50Hz / 60Hz في دقيقة واحدة |
| نطاق درجة حرارة | -20 درجة مئوية إلى + 55 درجة مئوية |
| انتاج | | كابل بطول 2.5 متر مع موصل D01 |
| الأعلى.الجهد غير المعزول الموصلات | 600 فولت |
| اساسي | EN 61010-1 ، EN 61010-2-032 ، IEC60044-1 |
| التركيب | نوع المشبك |
| وضع الإخراج | انتاج الرصاص (2.5 م) |
| المعلمات الميكانيكية | |
| الأبعاد (الطول × العرض × الارتفاع) (مم) | 102.9 × 219.6 × 28 |
| الوزن (جرام) | 550 |
| قطر السلك القابضة (مم) | φ50 |
| الأعلى.فتحة الفك (مم) | 50 |
| لون الفك | أزرق |
| مادة | PC + ABS + بولي كربونات ، UL94 V0 |
