| عرض: | شاشة LCD كبيرة تعمل باللمس | تطبيق: | المختبر وموقع العمل |
|---|---|---|---|
| صحة: | 0.02 | تكرر: | 40-70 هرتز |
| زاوية الطور: | 0-360 درجة. | متناسق: | 2 إلى 51 مرة |
| النطاق الحالي: | 1mA-120A | مجال الجهد الكهربائي: | 1-576 فولت |
| إبراز: | 576V معدات اختبار عداد الطاقة,576V 20VA معدات اختبار عداد الطاقة,مقياس مرجعي كبير LCD 576V |
||

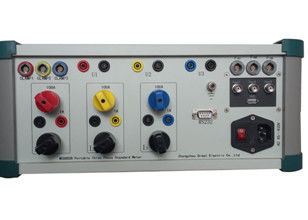

مقياس قياسي مرجعي محمول ثلاثي الأطوار MCSB03B
1) صغر الحجم والوزن
2) تستخدم في المختبر أو موقع العمل
3) العمل كمقياس قياسي ومعاير في موقع العمل أو المختبر
4) شاشة LCD
5) فئة الدقة: 0.05 أو 0.02 (اختياري)
6) نطاق القياس: 3 * (1V-576V) / 3 * (1mA-120A)
7) اختبار الطاقة والطاقة ، اختبار الطلب ، اختبار عبء التصوير المقطعي واختبار النسبة ، اختبار تحميل PT ، اختبار الاتصال الهاتفي
8) اختياري لقياس التيار المستمر لاختبار محول الطاقة
مؤشر تقني
| نطاق توريد التيار الكهربائي | 45-450 فولت ، 45-65 هرتز |
| استهلاك الطاقة | ماكس 20VA |
| التأثير من مصدر طاقة خارجي على نتيجة الاختبار | ≤0.005٪ عند التغيير 10٪ |
| درجة حرارة العمل | -10 درجة مئوية .... + 50 درجة مئوية |
| درجة حرارة.الكفاءة المشتركة |
≤0.0025٪ / درجة مئوية + 10 درجة مئوية إلى + 40 درجة مئوية ≤0.0050٪ / درجة مئوية -10 درجة مئوية إلى +50 درجة مئوية |
| نطاق الترددات | 45 ... 70 هرتز |
| التأثير من مجال المغناطيس الخارجي | ≤0.07٪ /0.5mT |
| قاعدة زمنية | 1-99s |
| الاختبار الحالي | |
|
الوضع المباشر
النطاق: 1mA-120A دقة العرض: 6 أرقام صالحة خطأ في القياس: ≤ ± 0.02٪ 10 مللي أمبير ... 120 أمبير ≤ 0.02٪ إلى 0.05٪ 1mA إلى 10mA |
وضع المشبك
النطاق: 10A ، 50A ، 100A ، 300A ، 500A ، 1000A ، 3000A (اختياري) دقة العرض: 6 أرقام صالحة خطأ القياس: ≤0.2٪ |
| اختبار الجهد | |
| نطاق | 1 فولت .... 576 فولت |
| دقة العرض | 6 أرقام صالحة |
| خطأ في القياس |
≤ ± 0.02٪ (30 فولت ... 560 فولت)
|
قياس العبء |
|
| مجال الجهد الكهربائي | 0V ... 5V |
| نطاق العرض | 0.000mv… 5.000v |
| خطأ في القياس | ≤ ± 1.0٪ |
| قياس القدرة (نشط ، تفاعلي ، ظاهري) | |||
| خطأ: ≤0.02٪ (40V ~ 576V ، 10mA ~ 120A ، PF≥0.5 ، 2-21 مرة موجة متناسقة) | |||
| قياس العاصمة | |||
| نطاق | 0 ..… ± 20 مللي أمبير | 0V… ± 10V | |
| خطأ | E <± 1.0٪ | E <± 1.0٪ | |
| نطاق العرض | 0.00 مللي أمبير ... 20.00 مللي أمبير | 0.000V… .10.000V | |
| خطأ في قياس الطاقة | |||
|
نشط وواضح: 0.02٪ (الوضع المباشر) و 0.2٪ (الوضع المشبك) رد الفعل: 0.04٪ (الوضع المباشر) و 0.4٪ (الوضع المشبك) |
|||
| قياس معامل القدرة | |||
| خطأ | ه ≤ ± 0.0002 | ||
| نطاق العرض | -1.00000 .... + 1.00000 | ||
| الدقة | 0.010 | ||
| قياس التردد | |||
| خطأ | ± 0.005٪ RD | ||
| نطاق | 40-70 هرتز | ||
| نطاق العرض | 40.0000 هرتز إلى 69.9990 هرتز | ||
| قياس المحتوى التوافقي | |||
| مرات | 2 - 51 مرة | ||
| خطأ | ± 10٪ RD ± 0.1٪ | ||
سمات
1) يمكن استخدامها كمقياس قياسي في المختبر ؛يمكن أيضًا استخدامها كمقياس مرجعي محمول في
موقع العمل لاختبار عداد الطاقة.
2) يمكن اختبار الخطأ من مختلف العدادات الكهربائية أو الإلكترونية أحادية أو ثلاثية الطور ، مقاييس HT & LT.
3) شاشة LCD كبيرة وشاشة تعمل باللمس للتشغيل وضبط المعلمات
4) يمكن أن تفعل نسبة CT واختبار العبء ، واختبار الاتصال الهاتفي ، واختبار الطلب واختبار الحمل PT
5) يمكن أن تكون نسبة CT / PT متعددة مع عداد ثابت عند إجراء اختبار الاتصال الهاتفي
6) اختياري لقياس التيار المستمر لاختبار محول الطاقة .. الخ
7) يمكن قياس استقرار الجهد والتيار والطاقة وعدم تناسق الجهد والسعة الحالية في
دوائر ثلاثية الطور ، عدم اتزان الجهد والتيار في دوائر ثلاثية الطور ، عدم تناسق الطور.
8) بثلاثة منافذ للنبضات لإخراجها وإدخالها
9) يمكن تحليل التوافقيات للجهد والتيار ، 2-51 مرة
10) مع وظيفة التخزين ، يمكن تخزين أكثر من 500 قطعة من سجلات الاختبار
11) مع منفذ RS232 ومنفذ USB للتواصل مع الكمبيوتر
12) يمكن عرض مخطط متجه ، شكل موجة ، تحليل توافقي ، حساب التشويه ، طيف التردد ،
السعة والمحتوى ومرحلة التوافقية
13) يمكن اختبار وعرض على الفور:
الطاقة النشطة والمتفاعلة والظاهرية لكل مرحلة وإجمالية
التيار ، الجهد ، التردد ، زاوية الطور بين الجهد والتيار
القوة النشطة لكل مرحلة ومجموع (الموجة الأساسية + التوافقية)
القوة التفاعلية لكل مرحلة ومجموع
القوة الظاهرة لكل مرحلة ومجموع
معامل القدرة لكل مرحلة ومجموع
تسلسل المرحلة
التاريخ و الوقت
14) مع زيادة الجهد ، أكثر من الحماية الحالية
15) الوزن: 7.5 كجم تقريبًا
مكملات
الجهد والتيار الكابلات
كابل الاتصالات
حبل القوة
المشبك مجموعة واحدة (10A أو 100A) ، 300A ، 500A ، 1000A أو 3000A يمكن أن تكون اختيارية ...
أجهزة الاستشعار البصرية
كابل نبضي
الملحقات الضرورية الأخرى لإكمال الاختبار
