تفاصيل المنتج:
شروط الدفع والشحن:
|
| فئة الدقة: | 2 | النطاق الحالي 1: | 1 أ ، 5 أ |
|---|---|---|---|
| مجال الجهد الكهربائي: | 100 فولت 100 / √3 فولت | وظيفة الاختبار: | النسبة ، نسبة الخطأ ، خطأ زاوية المرحلة ... |
| نسبة الخطأ: | أقل من 1.5٪ * FS | عرض: | شاشة LCD كبيرة |
| إبراز: | 1.5٪ FS CT PT مجموعة اختبار,1.5٪ FS 100V CT مجموعة اختبار PT,5A 1.5٪ FS نسبة ct واختبار pt |
||

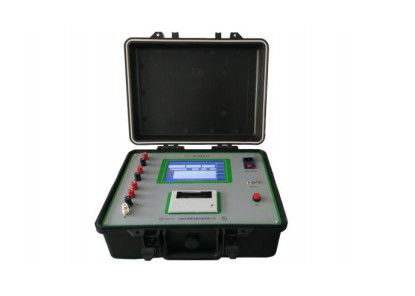

جهاز اختبار المحولات الرقمية من سلسلة HEWE جهاز اختبار PT PT المقارنة
المقياس التقني
| فئة الدقة | 2 |
| النطاق الحالي | 5 أ ، 1 أ |
| مجال الجهد الكهربائي | 100 فولت ، 100 / √3 فولت |
| نسبة الخطأ | أقل من 1.5٪ * FS |
| خطأ أساسي | |
| عند اختبار خطأ PT PT والمقاومة والقبول ، فإن الخطأ لن يتجاوز: |
ΔX = ± (X * 2٪ + Y * 2٪ + Dx) ΔY = ± (X * 2٪ + Y * 2٪ + Dy) ΔX: قيمة حد الخطأ الأساسي للمكون في الطور ΔY: قيمة حد الخطأ الأساسي لمكون التربيع X: دلالة القيمة المطلقة للمكوِّن في الطور Y: دلالة القيمة المطلقة لمكون التربيع Dx & Dy: خطأ صفري وخطأ قياس عند اختبار CT & PT ، Dx ، Dy = 1 (أو 2)٪ * (قيمة حد الخطأ CT & PT عند اختبار Z & Y و Dx و Dy = 3 أرقام |
نطاق القياس والقرار
| فئة CT PT | نطاق الاختبار | القرار | ||
| مكون في المرحلة | مكون التربيع | مكون في المرحلة | مكون التربيع | |
| 0.01 | ± 0.4000 | ± 13.752 | 0.0001٪ | 0.001 ' |
| 0.02 | ||||
| 0.05 | ||||
| 0.1 | ± 4.000 | ± 137.52 | 0.001٪ | 0.01 ' |
| 0.2 | ||||
| 0.5 | ||||
| 1.0 | ± 40.00 | ± 999.9 | 0.01٪ | 0.1 ' |
| نطاق قياس المقاومة والقرار | ||||
| نطاق | نطاق القياس (Ω) | القرار | ||
| 5 أ | ± 1.000 | 0.0001 | ||
| 1 أ | ± 6.000 | 0.0001 | ||
| نطاق قياس القبول والقرار | ||||
| نطاق | نطاق القياس (مللي ثانية) | القرار | ||
| 100 فولت | ± 9.9999 | 0.0001 | ||
| 57.7 فولت | ± 9.9999 | 0.0001 | ||
سمات
1) شاشة LCD
2) اختبار النسبة ، خطأ النسبة ، خطأ زاوية الطور ، الممانعة ، القبول
3) يتم عرض جميع قيم بيانات الاختبار
4) تستخدم لاختبار محول الصك من 1 إلى 0.01 مع التصنيف الحالي 5A و 1A ،
الفولطية 100V ، 100V√ 3 فولت
5) خطأ نسبة العرض وخطأ زاوية الطور لجميع نقاط الاختبار تحت العبء المقدر أو الحد الأدنى
العبء 1٪ -120٪ التيار المقدر أو 20٪ -120٪ الفولطية المقدرة
تصميم للخيارات
