تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | MCCB001A | ضغط جوي: | 86 ～ 106 كيلوباسكال |
|---|---|---|---|
| مقاومة العزل: | ＞ 2MΩ | نطاق: | 25000.0 مللي ثانية |
| إبراز: | معدات اختبار الطاقة 10A,معدات اختبار الطاقة 106kpa,محلل قواطع دوائر مكافحة التشويش |
||
محلل قواطع دوائر MCCB001A
خصائص الأداء
1. أداء
أ.الوقت: 12 نقطة متأصلة في الكسر ، وقت الإغلاق ، بنفس الفترة ، والأبيض في نفس الفترة.
ب.إعادة الغلق: كل كسر معًا - فرعي ، فرعي - معًا ، فرعي - هوبويل - وقت العملية الفرعية: نقطة واحدة ،
الوقت هو وقت الوقت القصير اثنين في الذهب ، القيمة الزمنية الحالية.
ج.السرعة: الآن فقط إغلاق السرعة ، السرعة القصوى ، منحنى خصائص السكتة الدماغية الوقت.
د.السكتة الدماغية: الرحلة الإجمالية ، المسافة المفتوحة ، السفر الزائد ، السفر الزائد ، سعة الارتداد.
ه.الحالي: النقاط ، نقاط إغلاق الملف ، إغلاق القيمة الحالية ، مخطط شكل الموجة الحالي.
F.جهد التشغيل: DC30 ~ 250V / 20A آلة رقمية قابلة للتعديل تشغيل قواطع إمدادات الطاقة ،
لإكمال اختبار التشغيل بالجهد المنخفض تلقائيًا للقاطع ، وقياس قيمة التشغيل
جهد قاطع الدائرة.
2. صفات
أ.جميع الموديلات المناسبة للإنتاج المحلي والأجنبي للمفاتيح الكهربائية SF6 ، مزيج GIS من الكهرباء ،
مفتاح الفراغ ، اختبار الخصائص الميكانيكية لمفتاح الزيت
ب.قدرة فائقة على مكافحة التشويش ، محطة فرعية 500KV يمكن للحالة المشحونة بالحافلة الالتفافية اختبارها بسهولة
قياس دقيق.
ج.مستشعر سرعة عالمي ، مستشعر خطي مستقيم ، مستشعر دوار ، سهل التركيب للغاية وبسيط.
د.تم الحصول على عملية التبديل بمجرد الحصول على اختبار الخواص الميكانيكية للمفتاح لجميع البيانات و
الطيف الموجي المقابل.
ه.بيانات اختبار المجال المضيف ، يمكن تخزين الجهاز في ساعة الوقت الحقيقي ، من السهل حفظ الأرشيف
تاريخ الاختبار والوقت.
F.استضافة شاشة كبيرة ودرجة حرارة واسعة ومنظور مباشر وإضاءة خلفية شاشة صينية LCD لجميع البيانات والخرائط ،
ضبط التباين الإلكتروني لشاشات الكريستال السائل والقوة والذاكرة.
ز.عملية القائمة الصينية ، سهلة الاستخدام.طابعة مدمجة بالأدوات ، طباعة سريعة لجميع البيانات والخرائط في أي وقت.
ح.الأداة مع تحليل البيانات وبرامج الإدارة ، تشغيل الكمبيوتر عبر الإنترنت ، يمكن أن تكون نتائج الاختبار
الإخراج إلى أنواع مختلفة من طابعة نقطية أو ليزر أو طابعة نافثة للحبر لطباعة تقرير الاختبار ، والتجارب الميدانية المحوسبة.
تيفني صأرامتر
1.1.استخدام البيئات
| العنصر | تخصيص |
| مدخل الطاقة | 220 فولت ± 10٪ 50 هرتز ± 10٪ |
| ضغط جوي | 86 ～ 106 كيلو باسكال |
| درجة حرارة | －10 ～ 40 ℃ |
| رطوبة | ≦ 80٪ رطوبة نسبية |
1.2أداء السلامة
| العنصر | تخصيص |
| مقاومة العزل | ＞ 2MΩ |
| قوة عازلة |
1.5KV تردد عمل الشاسيه لإمداد الطاقة يتحمل الجهد لمدة دقيقة واحدة ، بدون وميض وقوس. |
1.3المعلمة الأساسية
أ.زمن:
| العنصر | تخصيص |
| نطاق | 25000.0 مللي ثانية |
| القرار | 0.01 مللي ثانية |
| خطأ في الكلمات |
① 250 مللي ثانية 0.1 مللي ثانية ± 1 |
ب.سرعة
| العنصر | تخصيص |
| سحرمان | 20.00 م / ث |
| رحل | 0.01 م / ث |
| دبليوأودر خطأ | ① 0-2 م / ث خلال ± 0.1 م / ث ± 1 كلمة ② 100 مللي ثانية أو ± 0.2 م / ث ± 1 كلمة |
C. نصائح
| امتداد | الدقة | خطأ | |
| قواطع فراغ | 50.0 ملم | 0.1 مم | 1٪ ± 1 كلمة |
| قاطع دارة SF6 | 300.0 مم | 1 ملم | |
| قواطع دارة زيت أقل | 600.0 ملم |
د.التيار: 10.00A نطاق القرار 0.01A
ه.طاقة الإخراج: DC30 ~ 250V رقمي قابل للتعديل / 10A
(عمل فوري)
F.الأبعاد: 360 مم (طول) × 280 مم (عرض) × 300 مم (ارتفاع)
ز.الوزن: 9 كجم

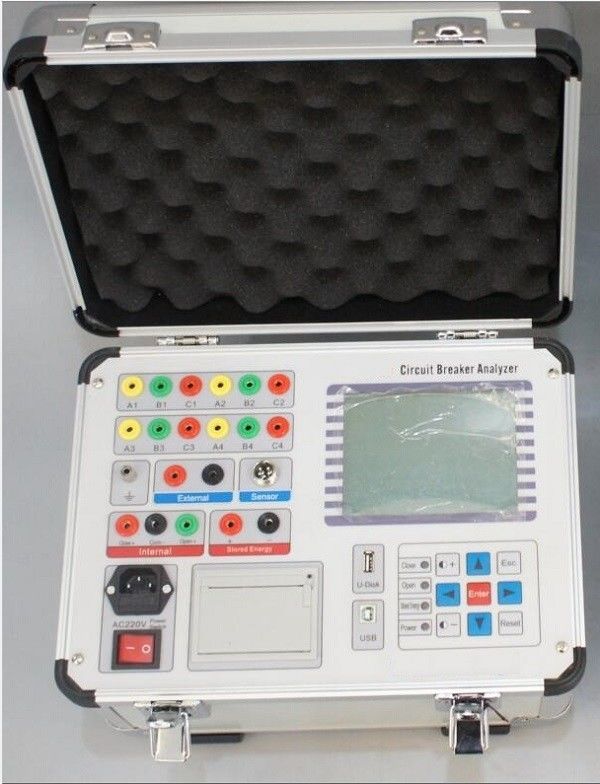

ال إلayout او لوحة
| عدد | علامات لوحة | وصف الوظيفة |
| ① |
A1 B1 C1 A2 B2 C2 A3 B3 C3 A4 B4 C4 |
12 قناة قياس وقت كسر الطريق ، ↓ بعد 6 قنوات أرضية افتراضية ، ليست ملامسة للأرض. |
| ② | داخلي |
داخل البوابة الفرعية للتحكم في مصدر طاقة التيار المستمر |
| ③ | تخزين الطاقة | مجموعة من مصدر طاقة التيار المستمر لتحويل الطاقة. |
| ④ | حماية المحطة الأرضية | على اتصال بالأرض |
| ⑤ | خارجي | وضع الزناد الخارجي ، مباشرة والنقاط المستقبلة ، معًا طرفي الملف ، الملف الموجود على الإشارة الكهربائية كإشارة متزامنة. |
| ⑥ | وعاء مستشعر السرعة | إدخال إشارة استشعار السرعة |
| ⑦⑧ | مفتاح التشغيل | من خلال هذه الواجهة المدخلات تزود 220V ± 10٪ 50Hz ± 10٪ 10A |
| ⑨ | طابعة لوحة | لطباعة تقرير الاختبار والخريطة |
| ⑩ | واجهة USB | يمكن تخزين بيانات الاختبار عبر هذه الواجهة |
| 12 | شاشة LCD كبيرة الحجم | ل درجة حرارة واسعة ، شاشة LCD الخلفية الصينية تعرض جميع البيانات والخرائط |
| 11 | مفتاح | زيادة كتلة مفتاح وظيفة التباين في شاشة LCD وتقليلها |
| في وضع التشغيل ، حرك المؤشر أو ارفعه ، مما يقلل من قيمة المؤشر الحالي | ||
| اليسار ، القائمة اليمنى أو لتحريك المؤشر | ||
| [ENTER] لتحديد القائمة الحالية أو لتأكيد العملية | ||
| [ESC] العودة أو إلغاء العملية | ||
| [إعادة] إعادة تعيين الجهاز |
