| صف عادي: | 0.02 ، 0.05 | الجهد الناتج: | 30-300 فولت |
|---|---|---|---|
| النطاق الحالي: | 1mA-120A | استقرار الإخراج: | أفضل من 0.05٪ |
| تشويه الإخراج: | <0.5٪ | تطبيق: | المختبر ، موقع العمل |
| إبراز: | معدات معايرة عداد الطاقة 300 فولت 0.05٪,معدات معايرة عداد الطاقة 300 فولت,معايرة عداد الطاقة في موقع العمل 300 فولت |
||

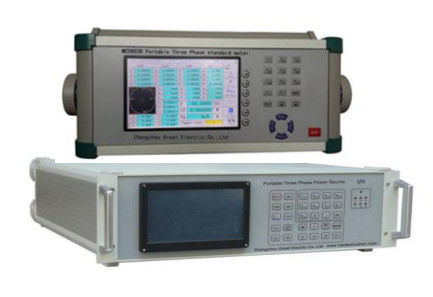

نظام اختبار الطور ثلاثي الطور MCSB-UTI
يشمل الجزء
1) مقياس قياسي
2) مصدر طاقة الحمل الوهمي
3) اختبار الكابلات
4) جهاز استشعار بصري
5) كابل اتصال
6) برامج الكمبيوتر
7) سلك الكهرباء
مقياس قياسي
1) صغر الحجم والوزن
2) تستخدم في المختبر أو موقع العمل
3) العمل كمقياس قياسي ومعاير في موقع العمل أو المختبر
4) شاشة LCD
5) فئة الدقة: 0.05 أو 0.02 (اختياري)
6) نطاق القياس: 3 * (1V-576V) / 3 * (1mA-120A)
7) اختبار الطاقة والطاقة ، اختبار الطلب ، اختبار عبء التصوير المقطعي واختبار النسبة ، اختبار تحميل PT ، اختبار الاتصال الهاتفي
8) اختياري لقياس التيار المستمر لاختبار محول الطاقة
مؤشر تقني
| نطاق توريد التيار الكهربائي | 45-450 فولت ، 45-65 هرتز |
| استهلاك الطاقة | ماكس 20VA |
| التأثير من مصدر طاقة خارجي على نتيجة الاختبار | ≤0.005٪ عند التغيير 10٪ |
| درجة حرارة العمل | -10 درجة مئوية .... + 50 درجة مئوية |
| درجة حرارة.الكفاءة المشتركة |
≤0.0025٪ / درجة مئوية + 10 درجة مئوية إلى + 40 درجة مئوية ≤0.0050٪ / درجة مئوية -10 درجة مئوية إلى +50 درجة مئوية |
| نطاق الترددات | 45 ... 70 هرتز |
| التأثير من مجال المغناطيس الخارجي | ≤0.07٪ /0.5mT |
| قاعدة زمنية | 1-99s |
| الاختبار الحالي | |
|
الوضع المباشر
النطاق: 1mA-120A دقة العرض: 6 أرقام صالحة خطأ في القياس: ≤ ± 0.02٪ 10 مللي أمبير ... 120 أمبير ≤ 0.02٪ إلى 0.05٪ 1mA إلى 10mA |
وضع المشبك
النطاق: 10A ، 50A ، 100A ، 300A ، 500A ، 1000A ، 3000A (اختياري) دقة العرض: 6 أرقام صالحة خطأ القياس: ≤0.2٪ |
| اختبار الجهد | |
| نطاق | 1 فولت .... 560 فولت |
| دقة العرض | 6 أرقام صالحة |
| خطأ في القياس |
≤ ± 0.02٪ (30 فولت ... 560 فولت)
|
قياس العبء |
|
| مجال الجهد الكهربائي | 0V ... 5V |
| نطاق العرض | 0.000mv… 5.000v |
| خطأ في القياس | ≤ ± 1.0٪ |
| قياس القدرة (نشط ، تفاعلي ، ظاهري) | |||
| خطأ: ≤0.02٪ (40V ~ 576V ، 10mA ~ 120A ، PF≥0.5 ، 2-21 مرة موجة متناسقة) | |||
| قياس العاصمة | |||
| نطاق | 0 ..… ± 20 مللي أمبير | 0V… ± 10V | |
| خطأ | E <± 1.0٪ | E <± 1.0٪ | |
| نطاق العرض | 0.00 مللي أمبير ... 20.00 مللي أمبير | 0.000V… .10.000V | |
| خطأ في قياس الطاقة | |||
|
نشط وواضح: 0.02٪ (الوضع المباشر) و 0.2٪ (الوضع المشبك) رد الفعل: 0.04٪ (الوضع المباشر) و 0.4٪ (الوضع المشبك) |
|||
| قياس معامل القدرة | |||
| خطأ | ه ≤ ± 0.0002 | ||
| نطاق العرض | -1.00000 .... + 1.00000 | ||
| القرار | 0.010 | ||
| قياس التردد | |||
| خطأ | ± 0.005٪ RD | ||
| نطاق | 40-70 هرتز | ||
| نطاق العرض | 40.0000 هرتز إلى 69.9990 هرتز | ||
| قياس المحتوى التوافقي | |||
| مرات | 2 - 51 مرة | ||
| خطأ | ± 10٪ RD ± 0.1٪ | ||
مصدر طاقة قياسي
مؤشر تقني
| نموذج رقم: | UTI-10 | UTI-100 |
| وصف | 1mA-12A ، فئة الدقة 0.05 أو 0.1 | 1mA-120A ، فئة الدقة 0.05 أو 0.1 |
| مصدر التيار | تيار متردد 85-282 فولت ، 47-63 هرتز | تيار متردد 85-282 فولت ، 47-63 هرتز |
| استهلاك الطاقة | 290 فولت أمبير | 450 فولت أمبير |
| تأثير الجهد الإضافي | ≤0.005٪ بتفاوت 10٪ | ≤0.005٪ بتفاوت 10٪ |
| البعد | 510 * 600 * 170 ملم | 510 * 600 * 170 ملم |
| وزن | 20 كجم | 27 كجم |
| نطاق الترددات | 45-69 هرتز | 45-69 هرتز |
| دقة التردد | 0.001 هرتز | 0.001 هرتز |
| خطأ التردد | أقل من 0.01 هرتز | أقل من 0.01 هرتز |
| نطاق زاوية الطور | 0-359.99 درجة | 0-359.99 درجة |
| قرار زاوية الطور | 0.001 درجة | 0.001 درجة |
| خطأ زاوية الطور | 0.1 درجة | 0.05 درجة |
| منفذ الاتصالات | RS232 | RS232 |
| النطاق (PN) | 30-300 فولت | 30-300 فولت |
| قوة | 3 * 25 فولت أمبير | 3 * 30 فولت أمبير |
| دقة العرض | ستة أرقام معنوية | ستة أرقام معنوية |
| دقة الإخراج | 0.1٪ | 0.05٪ |
| استقرار الإخراج | أفضل من 0.05٪ / 2 دقيقة | أفضل من 0.05٪ / 2 دقيقة |
| تشوه | أفضل من 0.5٪ | أفضل من 0.5٪ |
| نطاق | 1 مللي أمبير -12 أ | 1mA-120A |
| قوة | 3 * 25 فولت أمبير | 3 * 30 فولت أمبير |
| دقة العرض | ستة أرقام معنوية | ستة أرقام معنوية |
| دقة الإخراج | 0.1٪ | 0.05٪ |
| استقرار الإخراج | أفضل من 0.05٪ / 2 دقيقة | أفضل من 0.05٪ / 2 دقيقة |
| تشوه | أفضل من 0.5٪ | أفضل من 0.5٪ |
| نطاق التردد الأساسي | 45-69 هرتز | 45-69 هرتز |
| نطاق | 2-31شارع مرات | 2-31شارع مرات |
| الحد الأقصى للمحتوى في كل من الجهد والتيار الكهربائي | 40٪ | 40٪ |
| الطاقة النشطة | 0.1٪ | 0.05٪ |
| قوة رد الفعل | 0.2٪ | 0.1٪ |
| القوة الظاهرة | 0.1٪ | 0.05٪ |
| عامل القوى | 0.1٪ | 0.05٪ |
| الجهد االكهربى | 0.1٪ | 0.05٪ |
| تيار | 0.1٪ | 0.05٪ |
| مرحلة | 0.1 درجة | 0.05 درجة |
سمات
1) يمكن استخدامها بشكل مستقل أو مع المقياس القياسي
2) مع اختيار وضع القياس وهي 3P3W ، 3P4W و 1P2W
3) مصدر الطاقة (PS): الإخراج 0-360V / المرحلة و 1mA-12A أو 120A / phase ، أو يعتمد على متطلبات العميل
4) مكبر الصوت الخطي
5) يمكن أن تكون مجموعة مستقلة وإخراج كل مرحلة الجهد والتيار
6) يمكن ضبط زاوية المرحلة بشكل مستقل
7) التحكم الآلي بواسطة برامج الكمبيوتر
8) التحكم اليدوي عن طريق شاشة اللمس / لوحة المفاتيح
ميزات النظام
1) يمكن استخدامها في المختبر أو موقع العمل
2) شاشة LCD كبيرة ، تعمل باللمس
3) يمكن اختبار أنواع مختلفة من العدادات الكهربائية والميكانيكية والإلكترونية أحادية وثلاثية الطور
4) يمكن اختبار الخطأ الأساسي للمقياس ، اختبار الاتصال الهاتفي ، اختبار الطلب ، اختبار الزحف ، اختبار البدء ، نسبة CT ، عبء CT ، عبء PT ،
قياس التيار المستمر (اختياري) ... إلخ
5) اختبار توافقي 2-31 مرة (نظام)
6) يمكن اختبار وعرض
أ.قيمة RMS الحقيقية للجهد لكل مرحلة
ب.قيمة RMS الحقيقية للطور إلى جهد الطور
ج.التشويه التوافقي في كل مرحلة والتشويه التوافقي الكلي
د.تيار المرحلة
ه.زاوية الطور بين الفولتية
F.زاوية الطور بين الجهد والتيار
ز.القوة النشطة والتفاعلية والظاهرية لكل مرحلة
ح.عامل الطاقة الإجمالي
أنا.إجمالي القوة النشطة والمتفاعلة والظاهرية
ي.عامل القدرة اللحظي لكل مرحلة
ك.تكرر
ل.مخطط متجه
م.التحليل الطيفي والهامورني
7) مع حماية كافية في تصميم الدوائر
8) برامج الكمبيوتر سهلة الاستخدام
