تفاصيل المنتج:
شروط الدفع والشحن:
|
| فئة الدقة: | 0.02 ثانية (SCT) | فئة الدقة: | 0.05 ثانية (SPT) |
|---|---|---|---|
| تصنيف التيار الأساسي: | 1-3200 أ | تصنيف التيار الثانوي: | 5 أ ، 1 أ |
| نطاق العملية: | 1-120٪ Un | تردد مصنف: | 50 أو 60 هرتز |
| إبراز: | 1A معدات اختبار المحولات الحالية,معدات اختبار المحولات الحالية 120 فولت,اختبار محول التيار 0.02S |
||

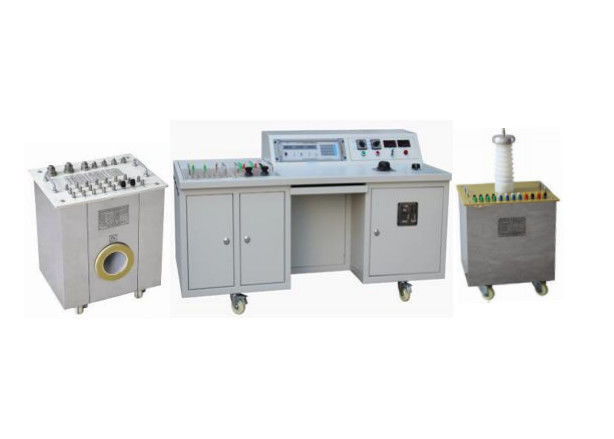

0.02S نظام اختبار معدات اختبار PT PT المحول القياسي الحالي
| قياس البند | نطاق الاختبار | |
|
اختبار دقة التصوير المقطعي المحوسب |
النطاق الحالي الأساسي المقدر: | 1A-3200A |
| التصنيف الحالي الثانوي: | 5 أ ، 1 أ | |
| نطاق العملية: | (1٪ -120٪) | |
|
اختبار دقة PT |
الفولطية الأولية المقدرة (kV): | 6، 6 / √3، 10، 10 / √3، 15، 15 / √3، 22، 22 / √3، 35، 35 / √3، 40.5، 40.5 / 3 |
| الفولطية الثانوية المقدرة (kV): | 0.1 ، 0.1 / √3 ، 0.11 ، 0.11 / 3 | |
| نطاق العملية: | (20٪ -120٪) | |
فئة الدقة لمعدات القياس:
| وصف المنتج | فئة الدقة |
| معيار CT (مع المصدر الحالي) | ± 0.02 ثانية٪ |
| معيار PT (مع مصدر جهد) | ± 0.05٪ |
| CT عبء | ± 3٪ |
| PT Burden | ± 3٪ |
| جهاز اختبار المحولات (المعاير) | ± 1٪ |
| مقعد التحكم |
الفهرس الفني لجهاز اختبار المحولات HES-1C
| عنصر القياس: | أخطاء النسبة وأخطاء الطور في CT و PT |
| التصنيف الحالي: | 5 أ ، 1 أ |
| الفولطية: | 100 فولت ، 110 فولت ، 120 فولت |
| المضاعف: | 1 / √3،1 / 3،1،1.5،2 |
| فئة الدقة: | ± 1٪ |
| نطاق العملية: | (1٪ -120٪). في ، (20٪ -120٪) |
| تكرر: | 50 هرتز |
| نطاق نسبة الخطأ: | ± 0.0001٪ ~ ± 19.99٪ (ثلاث وظائف: 1.999 ‰ ، 19.99 ‰ ، 199.9 ‰. |
| الدقة الدنيا: 0.0001٪. | |
| نطاق خطأ المرحلة: | 0.01 '~ ± 900' (ثلاث وظائف: 9.00 '، 90.0' ، 900 ') |
| الحد الأدنى من الدقة: 0.01 ' | |
| نطاق المعاوقة: | 0.001 × 19.99 درجة مئوية. |
| الدقة الدنيا: 0.001 0.00. | |
| نطاق القبول: | 0.001 مللي ثانية ~ 19.99 مللي ثانية. |
| الدقة الدنيا: 0.001 مللي ثانية. | |
| وظيفة التنبيه: | قدمت وظيفة إنذار الصوت والضوء عندما تكون القطبية غير طبيعية أو النسبة غير متناسقة. |
|
تحميل المدخلات: |
- على الجانب الثانوي القياسي CT: ≈0.11Ω ، COSφ≈1.0 - على الجانب الثانوي CT كائن الاختبار: ≈0.003Ω ، COSφ≈1.0 - على الجانب الثانوي القياسي PT: ≈0.05VA (100V) |
| واجهة الاتصالات: | توفير واجهة الاتصال التسلسلي RS232 |
| نموذج العرض: | يؤدى |
| مزود الطاقة: | تيار متردد 220 فولت ± 10٪ ، 50 هرتز |
| استهلاك الطاقة: | <20VA |
المؤشر الفني لأعباء السنة المالية 47-49 CT
| التصنيف الحالي: | 5 أ ، 1 أ |
|
العبء المقدر: |
أنا = 5 أ: COSФ = 0.8: 2.5 / 3.75 / 5 / 6.25 / 7.5 / 10 / 12.5 / 15/20/25/30/40/50 / 60VA COSФ = 1.0: 2.5 / 3.75 / 5 / 6.25 / 7.5 / 10VA أنا = 1 أ: COSФ = 0.8: 0.1 / 0.15 / 0.2 / 0.25 / 0.3 / 0.4 / 0.5 / 0.6 / 0.8 / 1.0 / 1.2 / 1.6 / 2.0 / 2.4VA 2.5 / 3.75 / 5 / 6.25 / 7.5 / 10 / 12.5 / 15/20/25/30/40/50 / 60VA COSФ = 1.0: 0.1 / 0.15 / 0.2 / 0.25 / 0.3 / 0.4 / 2.5 / 3.75 / 5 / 6.25 / 7.5 / 10VA |
| فئة الدقة: | ± 3٪ |
| نطاق العملية: | (1٪ -120٪).في |
| تكرر: | 50 هرتز |
| تحمل الجهد: | 2 كيلو فولت / دقيقة واحدة |
| عازلة: | هواء |
| نموذج التشغيل: | وقت قصير |
كابلات اختبار عالية التيار
تشمل الكابلات: 3000 أمبير (600 مم 2) × 3 م × 1 قطعة ، 1000 أمبير (200 مم 2) × 3 م × 1 قطعة
500 أمبير (100 مم 2) × 3 م × 2 قطعة ، 250 أمبير (50 مم 2) × 3 م × 2 قطعة
الفهرس الفني لـ HLS-30G2 القياسي CT مع المولد الحالي
|
التصنيف الحالي الأساسي (A): |
1،1.5،2،2.5،3،4،5 ، 7.5 ، 10 ، 12.5 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 ، 60 ، 75 ، 80 ، 100 ، 120 ، 125 ، 150 ، 160 ، 200 ، 250 ، 300 ، 315 ، 350 ، 400 ، 450 ، 500 ، 600 ، 630 ، 700 ، 750 ، 800 ، 900 ، 1000 ، 1200 ، 1250 ، 1400 ، 1500 ، 1600 ، 1800 ، 2000 ، 2500 ، 3000 ، 3150 ، 3200 ألف |
| التصنيف الحالي الثانوي: | 1 أ |
| النسبة الحالية المقدرة: | 1A ～ 3200A / 5A ، 1A ～ 3200A / 1A |
| فئة الدقة: | 0.02S٪ أو دقة أعلى (اختياري) |
| العبء الثانوي المقدر: | 0.2Ω (العبء هو 5VA عند I2 = 5A ، العبء هو 0.2VA عند I2 = 1A) |
| عامل القوى: | COSΦ = 1.0 |
| نطاق التشغيل: | (1٪ -120٪).في |
|
وضع اتصال: |
محطات التوصيل الثابتة في النطاق الحالي Pri هو 1A-450A الاتصال المار مع 2 منعطفات في النطاق الحالي Pri هو 500A-900A الاتصال المار مع دورة واحدة في النطاق الحالي Pri هو 1000A-3200A |
| هيكل المنتجات: | مع المصدر الحالي |
| مساهمة الجهد: | تيار متردد 0-250 فولت |
| قدرة المولد الحالي: | ～ 20 كيلو فولت أمبير |
| تكرر: | 50/60 هرتز |
| مستوى الجهد: | تيار متردد 600 فولت |
| تحمل الجهد: | 2000 فولت 1 دقيقة |
| وسط عازل: | هواء |
الفهرس الفني لمربع العبء FY95 PT
| وصف المنتجات: | عبء محول الجهد |
| نموذج المنتجات: | السنة المالية 95 |
| الفولطية: | 100 فولت ، 100 / √3 فولت ، 110 فولت ، 110 / √3 فولت |
| عامل القوى: | COSФ = 0.8 |
| العبء المقدر (VA): | 1.25VA، 2.5VA، 5VA، 10VA، 20VA، 40VA، 80VA |
| إجمالي العبء: | 158.75 فولت أمبير |
| فئة الدقة: | ± 3٪ |
| نطاق العملية: | (20٪ -120٪).الأمم المتحدة |
| تكرر: | 50 هرتز أو 60 هرتز |
| تحمل الجهد: | 2 كيلو فولت / دقيقة واحدة |
| عازلة: | هواء |
| نموذج التشغيل: | وقت قصير |
| حالة التشغيل: | درجة الحرارة: 10 اج ～ + 40 اج |
| الرطوبة النسبية (RH): ما يصل إلى 85٪ (90٪ كحد أقصى) |
الفهرس الفني لـ HJS-40G3 قياسي PT (مع مولد الجهد)
| الفولطية الأولية المقدرة: | 6kV ، 6 / √3kV ، 10kV ، 10 / √3kV ، 15kV ، 15 / 3kV ، 22kV ، 22 / √3kV ، 35kV ، 35 / √3kV ، 40.5kV ، 40.5 / 3kV |
| الفولطية الثانوية المقدرة: | 100 فولت ، 100 / √3 فولت ، 110 فولت ، 110 / √3 فولت |
| نسبة الجهد المقنن (kV): |
6 / 0.11 كيلو فولت ، 6 / √3 / 0.11 / √3 كيلو فولت ، 6 / 0.1 كيلو فولت ، 6 / √3 / 0.1 / 3 كيلو فولت 10 / 0.11 كيلو فولت ، 10 / √3 / 0.11 / 3 كيلو فولت ، 10 / 0.1 كيلو فولت ، 10 / √3 / 0.1 / 3 كيلو فولت 22 / 0.11 كيلو فولت ، 22/3 / 0.11 / 3 كيلو فولت ، 22 / 0.1 كيلو فولت ، 22 / √3 / 0.1 / 3 كيلو فولت 35 / 0.11 كيلو فولت ، 35 / √3 / 0.11 / 3 كيلو فولت ، 35 / 0.1 كيلو فولت ، 35 / √3 / 0.1 / 3 كيلو فولت 40.5 / 0.11 كيلو فولت ، 40.5 / 3 / 0.11 / 3 كيلو فولت ، 40.5 / 0.1 كيلو فولت ، 40.5 / √3 / 0.1 / 3 كيلو فولت |
| فئة الدقة: | 0.05٪ (دقة أعلى اختيارية) |
| العبء الثانوي المقدر: | 0.2VA (100V ، 110V) ، 0.07VA (100 / √3V ، 110 / √3V) |
| عامل القوى: | COSΦ = 1.0 |
| نطاق التشغيل: | (20٪ -120٪).الأمم المتحدة |
| تكرر: | 50 هرتز أو 60 هرتز |
| عازلة: | صب راتنجات الايبوكسي أو الزيت |
| هيكل المنتجات: | مع مصدر الجهد |
| جهد الإدخال لمصدر الجهد: | تيار متردد 0-250 فولت |
