تفاصيل المنتج:
شروط الدفع والشحن:
|
| مجال الجهد الكهربائي: | أقصى خرج 4 * 120 فولت | أقصى تيار الإخراج: | 3 * 35 أمبير أو 1 * 105 أمبير |
|---|---|---|---|
| صحة: | 0.2٪ | تطبيق: | المختبر ، موقع العمل |
| منفذ USB: | واحد | منفذ الويب: | واحد |
| شاشة لمس: | 10 بوصة | الكمبيوتر: | كمبيوتر مدمج |
| إبراز: | طقم اختبار مرحل أحادي الطور محمول باليد,طقم اختبار مرحل أحادي الطور للدائرة المفتوحة,طقم اختبار مرحل أحادي الطور 3 * 35A |
||

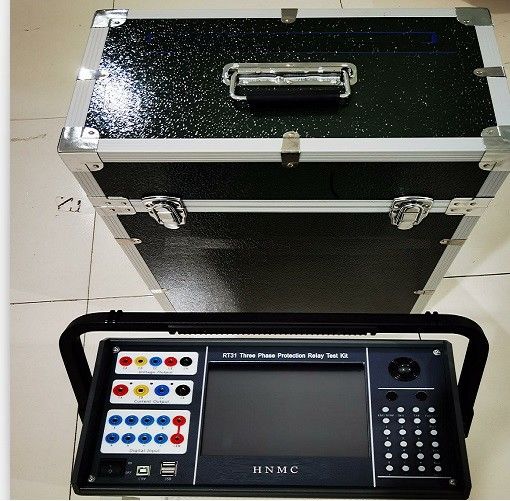

طقم اختبار مرحل الحماية MCRT43
سمات
تقرير فحص المصنع
من مجموعة اختبار التتابع ثلاث مراحل
1 ، اختبار طاقة التيار المتردد للجهاز
1.1 دقة إخراج السعة الحالية
دقة ودقة إخراج السعة الحالية: 0 1A ، 0.001A ، 0 10A ، 0.01A ، 10A ～ Max 0.1A نطاق الإخراج: 0 40A.
| التيار (أ) | 0.1 أ | 1 أ | 5 أ | 10 أ | 20 أ | 30 أ |
| I ل | 0.1001 | 0.998 | 5.008 | 10.008 | 20.018 | 30.015 |
| IB | 0.0998 | 1.002 | 5.003 | 10.007 | 20.013 | 30.017 |
| IC | 0.1002 | 0.997 | 4.999 | 9.996 | 19.990 | 30.015 |
1.2 القياسات الحالية المتبقية الإخراج
قياسات التيار المتبقي الناتج عندما لا يكون للجهاز ناتج
| مراحل التيار | I ل | IB | IC |
| التيار المتبقي (مللي أمبير) | 0.002 | 0.003 | 0.019 |
2 ، اختبار جهد التيار المتردد للجهاز
2.1 دقة إخراج الجهد السعة
دقة ودقة سعة الجهد الناتج 0 10V ، 0.001V ، 0 30V ، 0.01V ، 30V ～ 60V أو 75V ، 0.1V ； 60V أو 75V 0.1V.نطاق الإخراج: 0 ～ 120V
| مرحلة الجهد | 1 فولت | 10 فولت | 30 فولت | 60 فولت | 80 فولت | 100 فولت | 120 فولت |
| UA | 0.998 | 10.014 | 30.016 | 60.005 | 80.011 | 100.032 | 120.031 |
| يو بي | 1.002 | 10.015 | 30.016 | 60.001 |
79.988 7 |
100.035 |
120.036 7 |
| جامعة كاليفورنيا | 1.001 | 10.018 | 30.015 | 60.002 | 80.013 | 99.978 | 120.034 |
3 ، اختبار المرحلة
| إعداد الاختبار | 0 درجة | 90 درجة | 180 درجة | 270 درجة |
| فرجينيا ، أ | 0.2 درجة | 90.2 درجة | 180.1 درجة | 270.2 درجة |
| الانحراف الزاوي | 0.2 درجة | 0.2 درجة | 0.1 درجة | 0.2 درجة |
| VB، IB | 0.2 درجة | 90.1 درجة | 180.2 درجة | 270.1 درجة |
| الانحراف الزاوي | 0.2 درجة | 0.1 درجة | 0.2 درجة | 0.1 درجة |
| VC ، IC | 0.2 درجة | 90.2 درجة | 180.1 درجة | 270.2 درجة |
| الانحراف الزاوي 差 | 0.2 درجة | 0.2 درجة | 0.1 درجة | 0.2 درجة |
4 ، اختبار التيار المستمر للجهاز
4.1 دقة المخرجات الحالية
| التيار (أ) | 0.1 | 0.5 | 1 | 2 | 3 | 5 |
| I ل | 0.1001 | 0.5009 | 1.0012 | 2.0035 | 3.0056 | 5.009 |
| IB | 0.0998 | 0.4992 | 1.0007 | 2.0012 | 3.0045 | 5.007 |
| IC | 0.1002 |
0.5007 .
|
0.9996 | 2.0001 | 3.0021 | 4.997 |
5 ، وظيفة أخرى
| نوع | نتيجة |
| 1 ، محاكاة جميع أنواع الفشل ، اختبار وظيفة إعادة الإغلاق ، إلخ | طبيعي |
| 2 ، تبديل معلمات الإدخال / الإخراج التحقق | طبيعي |
| 3 ، الاتصال | طبيعي |
| 4 ، خرج طاقة التيار المتردد | طبيعي |
| 5 ، واجهة كل وظيفة | طبيعي |
6 ، معدات الاختبار
● الفولتميتر ، النوع: ESCORT3146A ، الدقة 0.5magnitude
● مقياس التيار الكهربائي ، النوع: GB / T7676-1998 ، دقة 0.5 درجة
● راسم الذبذبات تكترونكس
● عداد رقمي متعدد الأغراض ، نوع: 200MULTIMETER
● متر مللي ثانية ، النوع: 702-2
● المرحلة ، رقم: متعدد الوظائف واط ساعة متر
7. الخاتمة:
من خلال نتيجة الاختبار أعلاه ، يمكن أن تتوافق وظيفة اختبار حماية الترحيل مع متطلبات المواصفات المختلفة والمقدمة.عن طريق فحص قسم فحص الجودة لمغادرة المصنع!
