تفاصيل المنتج:
شروط الدفع والشحن:
|
| مجال الجهد الكهربائي: | 4 * (0-120 فولت) | النطاق الحالي: | 3 * (0-40 أ) |
|---|---|---|---|
| دقة الإخراج: | 0.5٪ | عرض: | شاشة LCD |
| الجهد االكهربى: | 4 قنوات | تيار: | 3 قنوات |

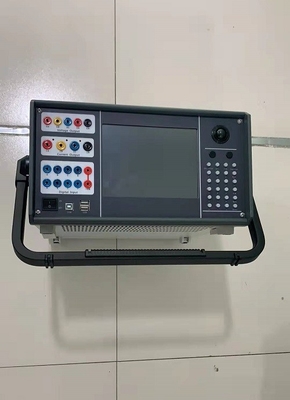

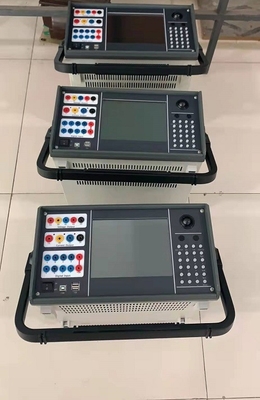

4 المرحلة الجهد و 3 المرحلة الحالية معدات اختبار ترحيل حماية الإخراج مع تشغيل خطأ
الاختبار الرئيسي لـ4 المرحلة الجهد و 3 المرحلة الإخراج الحالي ،
1.AC TEST
2.DC اختبار
3-اختبار التراكب التوافقي
4-اختبار الترددات العالية والمنخفضة
5. اختبار اتجاه القوة والمقاومة
6. اختبار التزامن
7.اختبار المجموعة الكامل
8. المسافة وحماية التسلسل الصفري
9. خاصية المعاوقة
10- الحماية التفاضلية
11. التوافقية التفاضلية
12. الاختبار الشامل لحماية الخط للحواسيب الصغيرة 6-35 كيلوفولت
13. مراجعة الخطأ
الفهرس الفني لـ4 المرحلة الجهد و 3 المرحلة الإخراج الحالي ،
| مصدر التيار المتردد | |
| دقة الإخراج | 0.5٪ |
| مجموعة الانتاج | 3 * (0-40 أ) ؛0-120A (ثلاث مراحل على التوازي) |
| تيار المرحلة التي يمكن أن تحصل على العمل لمدة طويلة 10A | |
| الحد الأقصى لطاقة الخرج لتيار الطور: 420VA | |
| الحد الأقصى لطاقة الخرج للتيار ثلاثي الطور على التوازي: 900VA | |
| وقت العمل المسموح به (عندما يكون التيار ثلاثي الطور بالتوازي للحصول على أقصى إنتاج): 10 ثوانٍ | |
| نطاق التردد (الموجة الأساسية) | 20-1000 هرتز |
| مرات التوافقيات | 1-20 مرة |
| مصدر التيار المستمر | |
| دقة الإخراج | 0.5٪ |
| الإخراج الحالي | 0 - + / - 10 أ لكل مرحلة ؛0 - + / - 30 أمبير (ثلاث مراحل على التوازي) |
| أقصى ناتج جهد الحمل | 20 فولت |
| دقة الإخراج | 0.5٪ |
| خرج جهد الطور | 4 * (0-120 فولت) |
| خرج جهد الخط | 0-240 فولت |
| جهد الطور / جهد خرج التيار الكهربائي | 80VA / 100VA |
| نطاق التردد (الموجة الأساسية) | 20-1000 هـ |
| التوافقيات | 1-20 مرة |
| مصدر جهد التيار المستمر | |
| دقة الإخراج | 0.5٪ |
| سعة خرج جهد الطور | 0 - + / - 160 فولت |
| سعة خرج جهد الخط | 0 - + / - 320 فولت |
| جهد الطور / جهد خرج التيار الكهربائي | 70VA / 140VA |
| البعد | 400 * 300 * 180 ملم |
| وزن | حوالي 20 كجم |
| مزود الطاقة | تيار متردد 220 فولت ± 10٪ ، 50 60 هرتز |
| درجة الحرارة المحيطة | -10 ℃ ～ + 50 ℃ |
تبديل إشارة وقياس الوقت
| تبديل إشارة الإدخال |
7 دوائر |
اتصال الخمول: 1 ～ 20mA ، 24V الوصول المحتمل لجهة الاتصال: "0": 0 ～ + 6V ； "1": + 11 V ～ + 250V |
| خرج إشارة التبديل | 2 أزواج | تيار مستمر: 220 فولت 0.2 أمبير ； تيار متردد: 220 فولت 0.5 أمبير |
| مقياس الوقت |
نطاق الاختبار: 0.1 مللي ثانية 9999 ثانية ، دقة 0.1 مللي ثانية نطاق القياس: 0.1 مللي ثانية ～ 9999 ثانية دقة القياس: 0.1 مللي ثانية |
|
معالج الإشارات الرقمية الدقيقة
تم اعتماد معالج التحكم الرقمي عالي السرعة كنواة إخراج للاختبار.يتم استخدام حساب 32 بت مزدوج الدقة في البرنامج ، والذي من خلاله يمكن إنتاج أشكال موجية عشوائية عالية الدقة لكل مرحلة.منذ اعتماد الهيكل التكاملي ، يتم وضع هيكل جهاز الاختبار بشكل مضغوط. تكون مسافة نقل البيانات قصيرة مع هيكل محكم ، مما يتغلب على مشكلة عدد نقاط أقل من إخراج الشكل الموجي بسبب خط اتصال البيانات الطويل ونطاق التردد الضيق عند استخدام الاختبار تحكم مباشر عن طريق الكمبيوتر.
مضخم الجهد والتيار
بالنسبة لتيار الطور والجهد ، نستمر في اعتماد وضع خرج مكبر خطي عالي الأداء من أجل جعل مصدر التيار والجهد لإخراج جميع أنواع أشكال الموجة مباشرة من شكل موجة DC إلى أشكال الموجة بما في ذلك جميع أنواع مكونات التردد ، مثل الموجة المربعة ، شكل موجة مدمج متداخل مع كل ترتيب متناسق ، شكل موجة عابرة للخطأ ، إلخ. بالإضافة إلى ذلك ، يكون شكل الموجة الناتج واضحًا وسلسًا دون تداخل مشع عالي التردد مع المعدات المجاورة.يمكنه محاكاة جميع أنواع خصائص التيار والجهد تحت ظروف خطأ ماس كهربائى.
بالنسبة لدائرة مضخم الطاقة ، فإننا نتبنى أجزاء طاقة مستوردة بنمط وحدة عالية الطاقة و hi-fi كإخراج للطاقة ، مع دمج هيكل تبديد الحرارة بشكل متقن ومعقول ، ولديها طاقة احتياطية كبيرة وقدرة حرارية.تحتوي دائرة مضخم الطاقة على حماية من الحرارة الزائدة والفيضان والجهد الزائد وقصيرة الدائرة.عندما يحدث الفائض في الدائرة الحالية ويحدث الحمل الزائد أو الدائرة القصيرة في دائرة الجهد ، فإنه سيحد من طاقة الخرج تلقائيًا ، ويغلق دائرة مضخم الطاقة بالكامل ويعطي إشارة إنذار.من أجل منع ارتفاع درجة حرارة مضخم الطاقة لفترة طويلة وقت التشغيل في ظل تيار كبير ، يتم تعيين نظام إنهاء وقت البرنامج تحت تيار كبير في هذا الاختبار.يمكن أن تعمل لفترة طويلة عندما يكون الإخراج 10A أو أقل.عندما يزيد التيار عن 10 أمبير ، سيبدأ المختبر في أمر إنهاء وقت البرنامج.عندما يحين الوقت ، سيمنع البرنامج إخراج الطاقة تلقائيًا ويعطي إشارة إنذار.كلما زاد تيار الخرج ، كلما كان الوقت المحدد أقصر.
