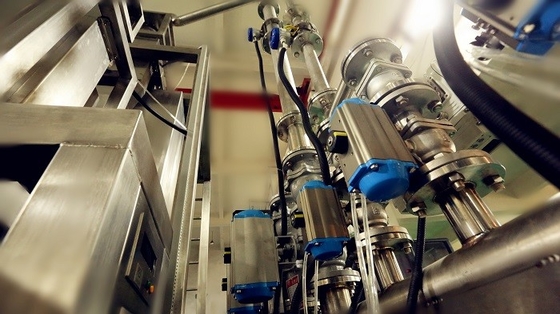

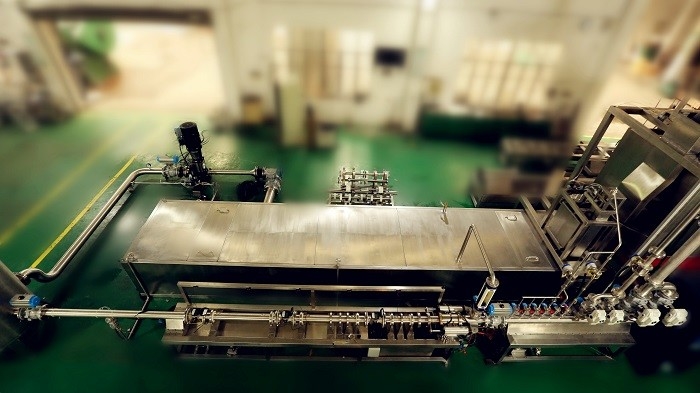

0.2 منضدة اختبار عداد المياه الأوتوماتيكية فئة 10 أمتار

3متر اتصال تسلسلي شبه التلقائي اختبار عداد المياه

1.مالفهرس الفني

1.1 الدقة: 0.2 فئة

1.2 عدد وقطر عداد المياه (خط واحد)

￠ 15 × 6 ، ￠ 20 × 5 ، ￠ 25 × 4 ، ￠ 40 × 3 ، ￠ 50 × 3

1.3 ضغط إمداد المياه: 0.3 ~ 0.5 ميجا باسكال ضغط مخرج 30 كيلو باسكال

1.4 نطاق التدفق: 4 لتر / ساعة ~ 40 م³/ ح

1.5 مواصفات مقياس التدفق الفوري:

DN15 (مقياس دوران الزجاج) 4 ~ 125 لتر / ساعة

DN25 (مقياس دوران الزجاج) 120 ~ 1400 لتر / ساعة

DN50 (مقياس دوران الزجاج) 1.4 ~ 9m3 / h

1.6قياس حجم الوعاء: (10 لتر - 20 لتر 100 لتر - 500 لتر)

1.7مسافة امتداد المشبك: (≥80mm (هوائي))

1.8طول الأنبوب المستقيم: (اتصال تسلسلي 2D)

1.9قياس سمك الوعاء: 10L-20L≥1.5mm 100L-500L ≥3mm

1.10. سمك منصة العمل: ≥3mm

1.11 قياس سمك منصة السفينة: ≥3mm

1.12.سمك الأنبوب: ≥3.5mm

1.13 مقاومة اختبار الضغط: 0-2.0 ميجا باسكال

1.14مواصفات الصمام: نحاس

1.15مادة 304

2 ،مatch0.5 م³مؤشر فني مثبت دوامة

2.1.الحجم: 0.3m3 ；

2.2 ضغط العمل: 0.3- 0.4 ميجا باسكال ، ضغط الاختبار:> 0.6 ميجا باسكال ،

2.3. الفولاذ المقاوم للصدأ المواد: سمك: 3 مم

3 ،دبليوخزان أتير (خيار)

3.1الحجم: 2 م 3

3.2مادة غير قابلة للصدأ: سمك 1.5 مم

4 ، ثمضخة أتير (خيار)

4.1 الموديل: KQL80 / 200-7.5 / 2 1No Q = 43.5m3 / h ؛ H = 38m ؛ N = 7.5kw

1. قم بتشغيل المضخة

2. ضع العداد تحت الاختبار في الوضع الذي تم التحقق منه

3. افتح جميع الصمامات 1،2،3،4،5،6 لتصريف الهواء من الأنبوب

4. أغلق الصمامات 3 و 4 و 5 و 6

5. اقرأ القيمة الأولية v1 لمقياس الاختبار

6. افتح أحد الصمامات 3،4،5،6 يدويًا وفقًا لنقطة التدفق واضبط نقطة التدفق المقابلة

7. انتظر حتى يصل التدفق إلى موضع العداد.على سبيل المثال ، افتح الصمام 3 عند التحقق من Q1 ، ثم انتظر حتى يصل الحجم إلى 10L ، واقرأ القيمة النهائية V2 للجدول المحدد

8. اقرأ القيمة Vi على المقياس القياسي

9. خطأ في الحساب
