تفاصيل المنتج:
شروط الدفع والشحن:
|
| فئة الدقة: | 0.05 ، 0.02 | دقة العداد القياسية: | 0.05٪ ، 0.02٪ ، 0.01٪ |
|---|---|---|---|
| اختبار توافقي: | 2-21 مرة | خرج الجهد: | 1-480 فولت |
| الإخراج الحالي: | 1mA-120A ، 200A (اختياري) | استقرار الإخراج: | 0.05٪ أو 0.02٪ |
| إبراز: | 0.05 مقعد اختبار متر فئة,مقعد اختبار متر فئة 120A,مقعد اختبار متر فئة ثلاث مراحل |
||

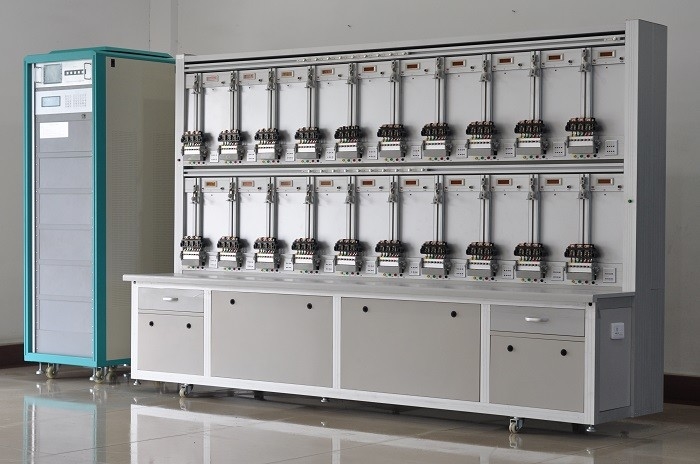

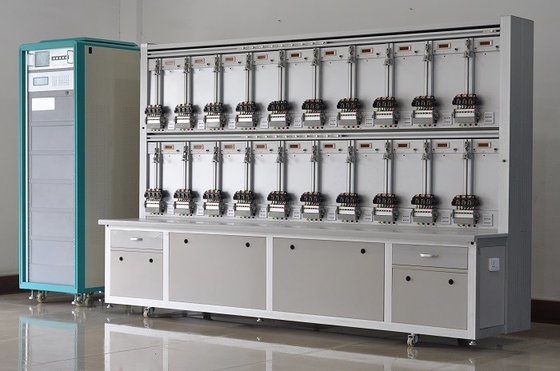

0.05 فئة اختبار عداد كهربائي ثلاثي الأطوار
1.1:شاشة LCDشاشة لمسية:
بعد التشغيل ، ثم التهيئة ، في الواجهة الافتراضية ، الواجهة الرئيسية
1.2:قم بتشغيل منضدة اختبار العداد ومراقبة حالة منضدة الاختبار عن طريق تشغيل شاشة LCD تعمل باللمس.
1.2.1إعدادات المعلمات لمقياس الطاقة قيد الاختبار.
اضغط على [Param] في واجهة إعدادات المعلمات:
0.05 فئة اختبار عداد كهربائي ثلاثي الأطوار
المعايير الفنية
| فئة الدقة | 0.05 ، 0.1 (اختياري) |
| فولتات الإخراج | |
| نطاق التعديل | 3 * (1-480 فولت) (PN) |
| دقة | 0.01٪ |
| تشويه الإخراج | <0.5٪ |
| استقرار الإخراج | 0.05٪ أو أفضل |
| انتاج الطاقة | ≥ 30VA / الموضع (تعتمد الطاقة الإجمالية على أوضاع العداد) |
| الإخراج الحالي | |
| ضبط المدى | 3 * (1mA ~ 120A) ، يمكن أن تصل إلى 200A (اختياري) |
| قرار التعديل | 0.01٪ |
| تشويه الإخراج | <0.5٪ |
| استقرار الإخراج | 0.05٪ أو أفضل |
| انتاج الطاقة | ≥ 100VA / المواقف |
| قياس المرحلة | |
| ضبط النطاق | 0 درجة ~ 360 درجة |
| دقة | 0.01 درجة |
| تكرر | |
| مجموعة الانتاج | 45-65 هرتز |
| دقة | 0.01 هرتز |
| معلمات أخرى | |
| مزود الطاقة | 220 فولت أو 3 × 240 فولت / 415 فولت ± 10٪ ، 50/60 هرتز ± 10٪ |
| الظروف المحيطة | 50ج ~ 400C / حتى 90٪ رطوبة نسبية |
0.05 فئة اختبار عداد كهربائي ثلاثي الأطوار
تعريف اتصال ضوء إنذار ARM
لوحة التحكم الرئيسية P2 PORT من ARM ، 10-Cores متصلة بصندوق التحكم الرئيسي حيث تحتاج إلى فتح ثقب.
كلا الطرفين اتصال المراسلات:
P2port 10 النوى سلك 5cores مقعد معدني
2 قدم + 5 فولت ------------------ 2 قدم + 5 فولت
3 أقدام ضوء أخضر (UO_10) ------------ 3 أقدام ضوء أخضر
ضوء أصفر 4 أقدام (UO_9) ------------ ضوء أصفر 4 أقدام
ضوء أحمر 5 أقدام (UO_11) ------------ 5 أقدام ضوء أحمر
لوحة خط التحكم الخارجية: LAMP_CTRLU.PcbDoc
يربط قلبان كبيران 220 فولت ، أسود 0 فولت ، بالتوازي مع سلك إمداد الطاقة للمتر القياسي.
مخطط الأسلاك على النحو التالي
لوحة دائرة التحكم في ضوء المقدمة الخارجية: LAMP_CTRLU.PcbDoc
التكوينات
1) ثلاث مراحل PS (مصدر الطاقة)
2) ثلاث مراحل متر قياسي ، فئة 0.05 أو 0.02 أو 0.01
3) متر الرف
عدد المناصب: 6 ، 10 ، 12 ، 20 ، 40 ، 48 .... اختياري
كل رف بمفتاح إيقاف طوارئ واحد
تتكون كل وضع من 1 QCD 6 دبابيس + 1 رأس مسح + 1 متر لقط + 1 RS / 232/485
منفذ الاتصال + 1 عرض خطأ + 1 زر إعادة الضبط + 1 مجموعة من كابل الجهد
+1 تكنولوجيا المعلومات والاتصالات (تحتاج إلى تكنولوجيا المعلومات والاتصالات أو لا تعتمد على العميل)
4) برامج الكمبيوتر
5) دليل المستخدم
6) اختياري
0.05 فئة اختبار عداد كهربائي ثلاثي الأطوار
-محول التيار المعزول (ICT)
فئة الدقة: 0.01٪ (0.5C-1-0.5L)
النسبة الحالية: 1: 1 (1mA-120A)
الإخراج الحالي: 3 * (0.001-120) أ (الابتدائي والثانوي)
تحميل الإخراج الثانوي: الحد الأقصى 0.5 فولت (تيار الإخراج 1mA-120A)
-MSVT
- كمبيوتر شخصي
- طابعة
