تفاصيل المنتج:
شروط الدفع والشحن:
|
| صحة: | 0.02 | الجهد االكهربى: | حتى 35 كيلو فولت |
|---|---|---|---|
| تصنيف عبء التصوير المقطعي المحوسب: | 1 أ ، 5 أ | تيار: | حتى 3150 أمبير |
| اختبار القدرة المقننة: | 10 كيلو فولت أمبير | الاتهام القياسي في التصوير المقطعي المحوسب: | 0.02٪ أو أفضل |
نظام اختبار دقة HES-10 CT & PT
أعدادات النظام
وصف الوظيفة الرئيسية

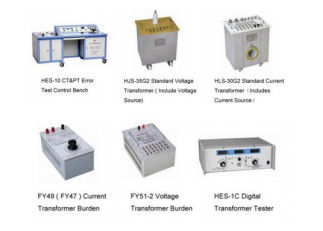

| اسم المنتج | الوظيفة الأساسية |
| جهاز اختبار المحولات الرقمية HES-1C | قياس نسبة الخطأ وخطأ المرحلة في CT & PT |
| FY49 عبء المحولات الحالية | الحمل الثانوي للتصوير المقطعي المحوسب |
| محول التيار القياسي HLS-30G2 | المعيار المعياري لـ CT وتوفير المصدر الحالي |
| FY95 عبء محول الجهد | الحمل الثانوي لحزب العمال |
| محول الجهد القياسي HJS-35G2 | معيار PT وتوفير مصدر الجهد |
| منضدة اختبار HES-10 CT&PT | لتوفير قوة اختبار CT&PT ، ووظيفة التحكم ، وإزالة المغناطيسية المقطعية ، إلخ. |
المواصفات الفنية للمنتج
منضدة اختبار HES-10 CT&PT
| مساهمة الجهد | تيار متردد 220 فولت 50 هرتز أو 60 هرتز أحادي الطور |
| الجهد الناتج | تيار متردد 0-250 فولت |
| تصنيف القدرة | 10 كيلو فولت أمبير |
| طريقة التنظيم | تعديل خشن وتعديل دقيق |
| طريقة التعديل | دليل التكيف |
| وظيفة إزالة المغناطيسية | توفير "إزالة مغناطيسية الدائرة المفتوحة" ، "إزالة مغناطيسية الدائرة المغلقة" ، "قياس الخطأ" |
| وظائف الحماية | توفر أكثر من الحماية الحالية |
| يمكن تركيب المعدات ووضعها | عبء المحول الحالي FY ، عبء محول الجهد FY ، جهاز اختبار المحول الرقمي HES-1C ، وظيفة التحكم الأخرى إلخ. |
جهاز اختبار المحولات الرقمية HES-1C
| معدل التيار والجهد |
5A ، 1A ، 110V ، 110 / √3V ، 100 / √3V ، 1003V إلخ (إجمالي 10 التصنيف الحالي و 15 الفولطية المقدرة) |
| نطاق القياس |
نطاق نسبة الخطأ: ± 0.0001٪ ~ ± 19.99٪ (ثلاث مراكز: 0.1999٪ ، 1.999٪ ، 19.99٪).الدقة الدنيا: 0.0001٪
نطاق خطأ الطور: ± 0.01 '~ ± 900' (ثلاث وظائف: 9.00 '، 90.0' ، 900 ').الحد الأدنى من الدقة: 0.01 '
نطاق المعاوقة: 0.001Ω ~ 19.99Ω. الدقة الدنيا: 0.001 0.00
القبول: 0.001 مللي ثانية ~ 19.99 مللي ثانية. الدقة الدنيا: 0.001 مللي ثانية |
| دقة عرض الجهد والتيار |
الدقة: ± 1٪ نطاق العرض: 0-199،9٪ |
| المعاوقة الثانوية لمحول التيار القياسي المتصل بالفاحص | ≤ 0.11Ω (cosφ = 1) |
| المعاوقة الثانوية لمحول التيار المختبَر المتصل بالفاحص | ≈ 0.003Ω (cosφ = 1) |
| تحميل محول الجهد القياسي المتصل بالفاحص | ≈ 0 |
| عرض قطبية التيار والجهد | <30٪ من القيمة العادية |
| استهلاك الطاقة | <20VA |
| معدل التردد | 50 هرتز أو 60 هرتز |
محول التيار القياسي HLS-30G2 (يشمل المصدر الحالي)
| التيار الأولي المقدر (A) |
5،7.5،10،15،20،25،30،40،50،60،75،80،100،120،150،160،200،250،300،315،400،500 ، 600،630،750،800،1000،1200،1250،1500،1600،2000،2500،3000،3150 أو أكثر اختياري |
| تصنيف التيار الثانوي | 5 أ ، 1 أ |
| دقة calss | 0.02٪ أو فئة دقة أعلى |
| تصنيف الحمل الثانوي | 0.2 أوم |
| تكرر | 50 هرتز أو 60 هرتز |
| نطاق التشغيل | 1٪ - 120٪ |
| قدرة المصدر الحالي | 10 كيلو فولت أمبير |
عبء المحولات الحالية FY49
| التصنيف الحالي | 5A أو 1A (اختياري) |
| نطاق التشغيل | 1٪ - 120٪ |
| الحمل المقدر (VA) |
cosФ = 0.8: 2.5 ، 3.75 ، 5 ، 6.25 ، 7.5 ، 10 ، 12.5 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 ، 60 VA أو أكثر من الخيارات cosФ = 1.0: 2.5 ، 3.75 ، 5 ، 6.25 ، 7.5 ، 10 VA أو خيارات أكثر |
| معدل التردد | 50 هرتز أو 60 هرتز |
| فئة الدقة | ± 3٪ |
عبء محول الجهد FY95
| الفولطية | 100V ، 100 / √3V أو أكثر من الاختيارات |
| نطاق العملية | 20٪ - 120٪ |
| معدل الحمولة | 1.25VA ، 2.5VA ، 5VA ، 10VA ، 20VA ، 40VA ، 80VA (إجمالي الحمل: 158.75 VA) أو خيار أكثر |
| خطأ جوهري | ± 3٪ |
| عامل القوى | COSФ = 0.8 |
| معدل التردد | 50 هرتز أو 60 هرتز |
محول الجهد القياسي HJS-35G3 (يشمل مصدر الجهد)
| الفولطية الأولية المقدرة | 6kV ، 10kV ، 15kV ، 22kV ، 35kV أو أكثر من الخيار |
| الفولطية الثانوية المقدرة | 100V ، 100 / √3V ، 110V ، 110 / √3V ، أو أكثر من الخيارات |
| فئة الدقة | 0.05٪ أو فئة دقة أعلى |
| القدرة الثانوية | 0.5VA أو أكثر من الخيار |
| عامل القوى | cosΦ = 1.0 |
| تردد الطاقة | 50 هرتز |
| نطاق جهد التشغيل | 20٪ - 120٪ |
كابل الاختبار الأساسي للمحول الحالي
تكوين الكابل:
2000A × 3 م × 1 مجموعة ، 1000A × 5 م × 1 مجموعة
مجموعة 500A x 1.5mx 2، 250A x 1.5mx 2set، 100A x 1.5mx 2set
