تفاصيل المنتج:
شروط الدفع والشحن:
|
| صف دراسي: | 0.05 | النطاق الحالي: | حتى 3150 أمبير أو أكثر (اختياري) |
|---|---|---|---|
| مجال الجهد الكهربائي: | حتى 35 كيلو فولت | وضعية التشغيل: | تلقائيًا عن طريق برامج الكمبيوتر |
| نطاق التشغيل: | 1٪ -120٪ | تردد مصنف: | 50/60 هرتز |
| اختبار القدرة المقننة: | 10 كيلو فولت أمبير | دقة التصوير المقطعي المحوسب: | 0.05٪ أو أفضل |
| إبراز: | 35KV 0.05٪ CT PT معدات الاختبار,35KV CT PT معدات الاختبار,60HZ 35KV مجموعة اختبار محول الصك |
||
0.05٪ منضدة اختبار معيارية من نوع CT PT لمعدات الاختبار HES-10

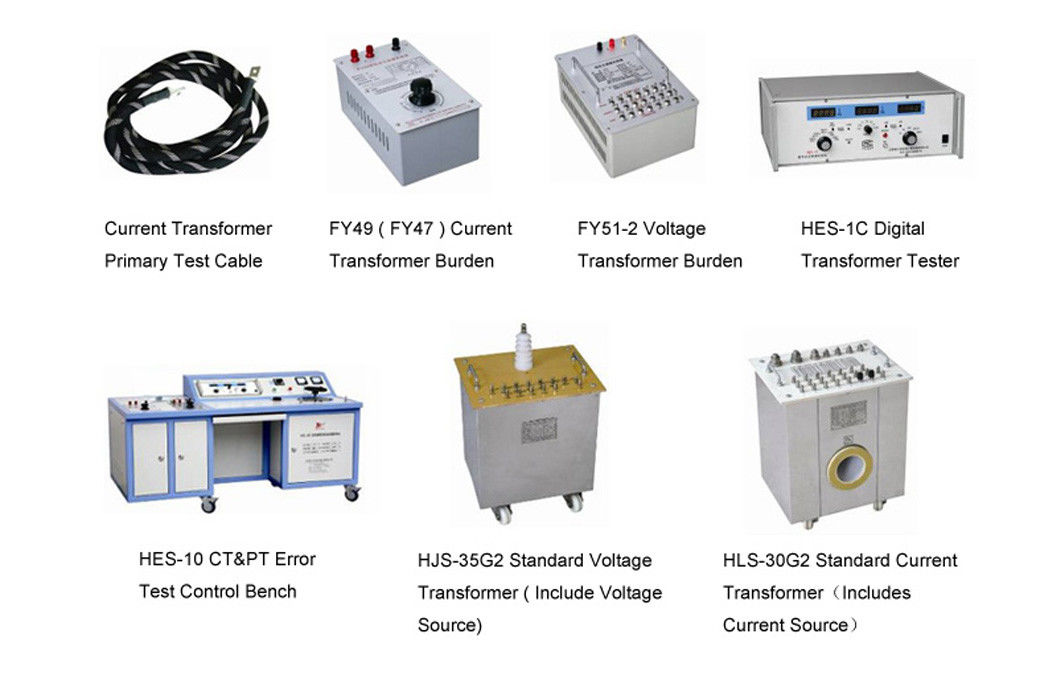

أعدادات النظام:
1) منضدة اختبار HES-10 CT&PT
2) جهاز اختبار المحولات الرقمية HES-1C
3) عبء المحولات الحالي FY49 (5A / 1A اختياري)
4) محول التيار القياسي HLS-30G2 (مع المصدر الحالي)
5) عبء محول الجهد FY95 (100V ، 100 / √3V أو متطلبات نسبة أخرى متوفرة)
6) محول الجهد القياسي HJS-35G2 (مع مصدر الجهد)
7) كابل الاختبار الأساسي للمحول الحالي
8) كبل الاختبار الثانوي CT & PT
9) برنامج اختبار الكمبيوتر
الوظيفة الأساسية
نسبة الخطأ وخطأ زاوية المرحلة اختبار CT & PT
المعلمات الفنية والميزات
منضدة اختبار HES-10 CT&PT
| مساهمة الجهد | تيار متردد 220 +/- 10٪ 50 هرتز ، مرحلة واحدة |
| انتاج التيار الكهربائي | تيار متردد 0-250 فولت |
| تصنيف القدرة | 10 كيلو فولت أمبير |
| طريقة التعديل | تعديل يدوي وخشن ودقيق |
| "إزالة مغناطيسية الدائرة المفتوحة" ، "إزالة مغناطيسية الدائرة المغلقة" ، "قياس الخطأ" | |
| على الحماية الحالية | |
| يمكن تركيب المعدات ووضعها: عبء المحول الحالي للسنة المالية ، عبء محول الجهد FY ، جهاز اختبار المحولات الرقمية HES-1C ، وظيفة التحكم الأخرى ، إلخ. | |
جهاز اختبار المحولات الرقمية HES-1C
| التصنيف الحالي والجهد | 5A ، 1A ، 110V ، 110 / √3V ، 100 / √3V ، 100 / 3V إلخ |
| نطاق القياس | |
| نسبة الخطأ | ± 0.0001٪ ~ ± 19.99٪ (ثلاث وظائف: 0.1999٪ ، 1.999٪ ، 19.99٪).الدقة الدنيا: 0.0001٪. |
| خطأ المرحلة | ± 0.01 '~ ± 900' (ثلاث وظائف: 9.00 '، 90.0' ، 900 ').الحد الأدنى من الدقة: 0.01 ' |
| معاوقة | 0.001 × 19.99 درجة مئوية.الدقة الدنيا: 0.001 0.00 |
| القبول | 0.001 مللي ثانية ~ 19.99 مللي ثانية.الدقة الدنيا: 0.001 مللي ثانية |
| استهلاك الطاقة | <20VA |
| تردد مصنف | 50 أو 60 هرتز |
محول التيار القياسي HLS-30G2 مع مولد التيار
| التصنيف الحالي الأساسي (A) | 5 ، 7.5 ، 10 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 ، 60 ، 75 ، 80 ، 100 ، 120 ، 150 ، 160 ، 200 ، 250 ، 300 ، 315 ، 400 ، 500 ، 600 ، 630 ، 750 ، 800 ، 1000 ، 1200 ، 1250 ، 1500 ، 1600 ، 2000 ، 2500 ، 3000 ، 3150 .... أو أكثر (اختياري) |
| التصنيف الحالي الثانوي | 5 أ ، 1 أ |
| فئة الدقة | 0.05٪ أو أعلى |
| تصنيف الحمل الثانوي | 0.2 أوم |
| تكرر | 50 هرتز |
| نطاق التشغيل | 1٪ - 120٪ |
| قدرة المصدر الحالي | 10 كيلو فولت أمبير أو أكثر |
عبء المحولات الحالية FY49
| التصنيف الحالي | 5A أو 1A (اختياري) |
| نطاق التشغيل | 1٪ - 120٪ |
| الحمل المقدر (VA) |
كوسФ = 0.8: 2.5 ، 3.75 ، 5 ، 6.25 ، 7.5 ، 10 ، 12.5 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 ، 60 VA أو أكثر من الخيارات CosФ = 1.0: 2.5 ، 3.75 ، 5 ، 6.25 ، 7.5 ، 10 VA أو أكثر من الخيارات |
| معدل التردد | 50 هرتز |
| فئة الدقة | ± 3٪ |
عبء محول الجهد FY95
| الفولطية | 100V ، 100 / √3V أو أكثر من الخيارات |
| نطاق العملية | 20٪ - 120٪ |
| معدل الحمولة | 1.25VA ، 2.5VA ، 5VA ، 10VA ، 20VA ، 40VA ، 80VA (إجمالي الحمل: 158.75 VA) أو خيار أكثر |
| خطأ جوهري | ± 3٪ |
| عامل القوى | COSФ = 0.8 |
| تردد مصنف | 50 هرتز |
محول الجهد القياسي HJS-35G3 مع مولد الجهد
| الفولطية الأولية المقدرة | 6kV ، 10kV ، 15kV ، 22kV ، 35kV أو أكثر من الخيار |
| الفولطية الثانوية المقدرة | 100V ، 100 / √3V ، 110V ، 110 / √3V ، أو أكثر من الخيارات |
| فئة الدقة | 0.05٪ أو فئة دقة أعلى |
| القدرة الثانوية | 0.5VA أو أكثر من الخيار |
| عامل القوى | cosΦ = 1.0 |
| تردد الطاقة | 50 هرتز |
| نطاق جهد التشغيل | 20٪ - 120٪ |
| كابل الاختبار الأساسي للمحول الحالي |
2000A × 3 م × 1 مجموعة ، 1000A × 5 م × 1 مجموعة مجموعة 500A x 1.5mx 2، 250A x 1.5mx 2set، 100A x 1.5mx 2set |
| كبل الاختبار الثانوي CT PT | قدمت |
