تفاصيل المنتج:
شروط الدفع والشحن:
|
| مجال التطبيق: | المختبر ، شركة الطاقة ، الشركة المصنعة للعدادات | وظيفة الاختبار: | خطأ أساسي ، بدء الاختبار ، اختبار الزحف .... |
|---|---|---|---|
| نوع العداد: | الكهروميكانيكية ، الإلكترونية ، وثيقة الارتباط | فئة الدقة: | 0.02 ، 0.05 ، 0.1 |
| مجال الجهد الكهربائي: | 1-450 فولت | النطاق الحالي: | 1mA-120A |
| استقرار الإخراج: | 0.05٪ ، 0.02٪ | تشوه: | أقل من 0.5٪ |
| إبراز: | معدات اختبار عداد الطاقة فئة 0.02 فئة 450 فولت,معدات اختبار عداد الطاقة فئة 0.02,معدات اختبار عداد الكهرباء 450 فولت PWM |
||
أعزب & ثلاث مراحل منضدة اختبار العداد MCTB20B
المعايير الفنية
| فئة الدقة | 0.05 ، 0.1 (اختياري) |
| الجهد الناتج | |
| نطاق | 3 * (1-450 فولت) (PN) |
| القرار | 0.01٪ |
| THD | <0.5٪ |
| الدقة والاستقرار | 0.05٪ أو 0.02٪ |
| الاهلية | ≥ 800VA / المرحلة (20 وظيفة) |
| الإخراج الحالي | |
| نطاق | 3 * (1mA ~ 120A) ، يمكن أن يكون الحد الأقصى 200A |
| القرار | 0.01٪ |
| تشوه | <0.5٪ |
| الدقة والاستقرار | 0.05٪ أو 0.02٪ |
| الاهلية | ≥ 2500VA / المرحلة (20 وظيفة) |
| زاوية الطور | |
| نطاق التعديل | 0 درجة ~ 360 درجة |
| القرار | 0.01 درجة |
| تكرر | |
| نطاق | 45-65 هرتز |
| القرار | 0.01 هرتز |
| معلمات أخرى | |
| قيمة مختلفة لكل مرحلة من الجهد ومتوسط القيمة | <0.5٪ |
| قيمة مختلفة لكل مرحلة الحالية ومتوسط القيمة | <1٪ |
| قاعدة زمنية | 1 ~ 9999 ثانية |
| العزل بين دائرة الجهد مقابل الدائرة الحالية ، بين الدوائر مقابل الأرض | ≥ 5MΩ |
| مزود الطاقة | 220 فولت أو 3 × 240 فولت / 415 فولت ± 10٪ ، 50/60 هرتز ± 10٪ |
| الظروف المحيطة | 50ج ~ 400C / حتى 90٪ رطوبة نسبية |
سمات
1) تقنية PWM (تعديل عرض النبض)
2) يسمح التصميم المعياري بتكوينات مخصصة على الأجهزة والبرامج ، وسهلة الاستخدام
3) قم بإجراء جميع الاختبارات الأساسية مثل الاحماء واختبار الزحف واختبار البدء والأخطاء الأساسية والانحراف المعياري وما إلى ذلك.
4) قم بإجراء اختبار الاتصال مع عد النبض وقاعدة التوقيت بقيمة KWH
5) طريقة الاختبارات: تشغيل آلي بالكامل أو يدوي بواسطة شاشة لمس التحكم اليدوي (MCU)
6) قادرة على اختبار جميع أنواع العدادات الميكانيكية أحادية الطور وثلاثية الطور ، وعدادات الإلكترونيات ، و CT / PT
العداد المشغل ، العداد الذكي ، المقياس المغلق ، إلخ.
7) عرض حساب الخطأ مع إعادة تعيين الأزرار على كل موقف متر
8) جهاز موصل سريع مرن (QCD) لتغيير مريح من ثلاث مراحل متر
لمقياس أحادي الطور
9) البحث عن العلامة السوداء والتقاط قرص الدوران
10) قادرة على معايرة عدادات ميكانيكية أو إلكترونية بثابت مختلف في نفس الوقت
11) برنامج كمبيوتر قوي لتحليل البيانات وتشغيل شكل الموجة وتصدير تقرير مفصل
12) إدخال الباركود العالمي ، ويدعم الباركود المحدد ذاتيًا
13) حلول ذكية للمعايرة ببرمجيات قابلة للتحديث
14) التخزين المؤقت للبيانات للمعايرة المستمرة في وقت لاحق
15) يتم حفظ سجلات الاختبار في قاعدة بيانات بتنسيق MDB أو أي تنسيق آخر مطلوب
16) معايرة المعلمات بما في ذلك الجهد ، التيار لكل مرحلة ، فرق الطور / الطور ،
القوة النشطة / التفاعلية / الظاهرة لكل مرحلة ، إجمالي الطاقة النشطة / التفاعلية / الظاهرة ، عامل القدرة الكلي ،
التردد ، وما إلى ذلك مع عرض الوقت الحقيقي للرسم البياني المتجه
17) اختبار توافقي 2-40 مرة وتحليل / عرض توافقي
18) مع مرافق لاختبار الحد الأقصى الظاهر للطلب المسجل بالأمتار وإجراء اختبار التسجيل
(يجب على العميل توفير بروتوكول اتصال العداد لهذه الوظيفة)
19) وظيفة الاختبار الذاتي لجميع مراحل الطاقة ، واستقرار الطاقة الكلي ، وتماثل الجهد والتيار ثلاثي الطور
20) يمكن لبرامج الكمبيوتر (الاتصال عن طريق RS232) أن تدرك وظيفة اتصال واجهة الشبكة MIS ، ويمكنها بسهولة
الترقية في المستقبل إذا لزم الأمر
21) الحماية: الدائرة المفتوحة الحالية ، ماس كهربائى وأعطال الجهد ، حماية تلقائية واستعادة تلقائية
22) زر Start & Stop على مصدر الطاقة
23) أضواء إنذار مثبتة أعلى مصدر الطاقة
24) يمكن أن تكون مجموعة مستقلة وإخراج لكل مرحلة من الجهد والتيار ، زاوية المرحلة
تتألف MTB:
1) ثلاث مراحل مقياس مرجعي قياسي
2) مصدر طاقة ثلاثي الطور
3) رفوف تركيب العدادات
4) MCU (وحدة تحكم يدوية ، تشغيل بشاشة تعمل باللمس)
5) مسح الرؤوس
6) معالجة الأخطاء ونظام الحساب والإشارة
7) برامج الكمبيوتر ، الكمبيوتر الشخصي ، الطابعة ، إلخ.
المواصفات الفنية
ثلاثة صحمصدر الطاقة
|
الجهد االكهربى مصدر نطاقات الإخراج: 3 x (0-380V) PN القرار: 0.01٪ تشويه: ≤ 0.5٪ استقرار الإخراج: ≤0.05٪ / 3 دقائق انتاج الطاقة: أكثر من 800VA لكل مرحلة ضبط دقة السعة: 0.05٪ |
المصدر الحالي: نطاق الإخراج: 3 × (1mA ~ 120A) القرار: 0.01٪ تشويه: ≤ 0.5٪ استقرار الإخراج: 0.05٪ / 3 دقائق القدرة: أكثر من 2800VA لكل مرحلة ضبط دقة السعة: 0.05٪ |
|
|
زاوية مرحلة الإخراج: نطاق التعديل: 0 درجة ~ 360 درجة القرار: 0.01 درجة دقة الإعداد: 0.05 درجة |
تردد الخرج نطاق التعديل: 45Hz ~ 65Hz القرار: 0.01 هرتز
|
|
آخر سمات
1) مع ماس كهربائى وحماية الزائد في دائرة الجهد
2) مع الدائرة المفتوحة وحماية الزائد في الدائرة الحالية
3) مع شاشة لعرض نطاقات التشغيل ونقاط التحميل وبيان الخطأ في حالة حدوث خلل
4) مع توفير دائرة التيار والجهد ON / OFF
5) يتم تثبيت جميع الأجزاء بما في ذلك مصدر الجهد / التيار والمتر القياسي المرجعي في خزانة مغلقة
6) مع مروحة تهوية وتبريد لإطلاق الحرارة
7) مع أقفال على الأبواب الجانبية الأمامية والخلفية للحماية
8) باب أمامي مع نافذة زجاجية لرؤية شاشة اللمس وشاشة العداد القياسية
9) قاعدة الوقت: 1 ~ 9999 ثانية
10) العزل بين دارة الجهد مقابل الدائرة الحالية ، بين الدوائر مقابل الأرض: ≥ 5MΩ
11) مصدر الطاقة: 240 فولت أو 3 × 240 فولت / 415 فولت ± 10٪ ، 50/60 هرتز ± 10٪
12) الظروف المحيطة: درجة الحرارة 50ج ~ 400ج
13) الرطوبة النسبية: تصل إلى 90٪
ثلاثة صحالمرجع متر
1. فئة الدقة: 0.05 أو 0.02
2. نطاقات القياس & صحة
| المعلمات | نطاق القياس | القرار | دقة |
| مرحلة الجهد المحايد | 1 فولت ~ 576 فولت | 6 أرقام صالحة | 0.05٪ أو 0.02٪ (10-576 فولت) |
| تيار | 3 × (1mA ~ 120A) |
6 أرقام صالحة |
0.05٪ or0.02٪ (10mA-120A) |
| القوة / الطاقة النشطة والظاهرة | 40 فولت ~ 576 فولت / 10 مللي أمبير ~ 120 أمبير | 6 أرقام صالحة | 0.05٪ أو 0.02٪ |
| رد الفعل الطاقة / الطاقة | 40 فولت ~ 576 فولت / 10 مللي أمبير ~ 120 أمبير | 6 أرقام صالحة | 0.1٪ أو 0.05٪ |
| معامل القدرة (PF) | -1.0 ~ +1.0 | 6 أرقام صالحة | ± 0.0005 |
| زاوية الطور | 0 º ~ 360 درجة | 6 أرقام صالحة | 0.02º (10-576V ، 10mA-120A ، موجة جيبية) |
| تكرر | 40 هرتز ~ 70 هرتز | 6 أرقام صالحة | 0.005٪ |
3. إخراج النبض
ناتج دفعة الطاقة
تردد النبضة: FH = CH.P / 3600 (هرتز) ؛FL = FH / 10000 (هرتز)
مستوى الإخراج: TTL
جدول ثابت (لكل جهد داخلي / نطاق تيار)
| 100 أ | 50 أ | 25 أ | 10 أ | 5 أ | 2.5 أ | |
| 480 فولت | 4x105 | 8 × 105 | 1.6 × 106 | 4x106 | 8 × 106 | 1.6 × 107 |
| 240 فولت | 8 × 105 | 1.6 × 106 | 3.2x106 | 8 × 106 | 1.6 × 107 | 3.2x107 |
| 120 فولت | 1.6 × 106 | 3.2x106 | 6.4 × 106 | 1.6 × 107 | 3.2x107 | 6.4 × 107 |
| 60 فولت | 3.2x 106 | 6.4 × 106 | 1.28 × 107 | 3.2x107 | 6.4 × 107 | 1.28 × 108 |
| 1 أ | 0.5 أ | 0.25 أ | 0.1 أ | 0.05 أ | 0.025 أ | |
| 480 فولت | 4x107 | 8 × 107 | 1.6 × 108 | 4x108 | 8 × 108 | 1.6 × 109 |
| 240 فولت | 8 × 107 | 1.6 × 108 | 3.2x108 | 8 × 108 | 1.6 × 109 | 3.2x109 |
| 120 فولت | 1.6 × 108 | 3.2x108 | 6.4 × 108 | 1.6 × 109 | 3.2x109 | 6.4 × 109 |
| 60 فولت | 3.2x108 | 6.4 × 108 | 1.28 × 109 | 3.2x109 | 6.4 × 109 | 1.28 × 1010 |
4. العرض (6 أرقام): الجهد ، التيار ، القوة النشطة / المتفاعلة / الظاهرة ، عامل القدرة ، زاوية الطور ، التردد ،
الشكل الموجي ، الرسم البياني المتجه ، التحليل التوافقي ... إلخ
5. الواجهة: RS-232 و / أو RS-485
6. امدادات الطاقة: 240 فولت ± 15٪ ، 50 هرتز / 60 هرتز ± 5٪ ، استهلاك الطاقة: ~ 20 فولت أمبير
7. بيئة العمل
درجة الحرارة: 50 ج ~ 400 ج؛ الرطوبة النسبية: ≤ 90٪ غازات غير قابلة للتآكل
8.وزن: ~ 7.5 كلغ
رف متر التكوينات

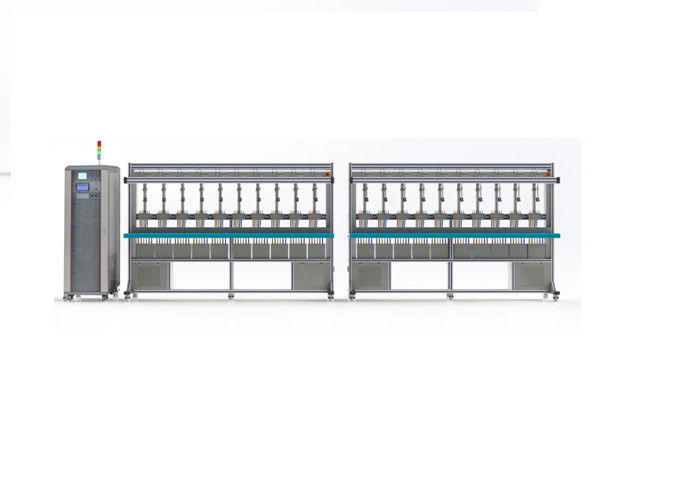

رفوف اختبار ثلاث مراحل (20 وضعًا ، رفان ، صف واحد)
ثلاث مراحل اختبار الرف
عدد الوظائف: 20 (6 ، 8 ، 10 ، 12 ، 16 ، 32 ، 40 متاحة أيضًا للخيار)
اثنان من مفتاح التوقف في حالات الطوارئ
كل وضع يتكون من: 1 QCD 6 دبابيس + 1 رأس مسح + 1 متر تركيب
+ 1 RS / 232/485 + 1 مجس بصري (قراءة عداد DLMS) + منفذ اتصال + عرض خطأ واحد (4.5 أرقام)
+1 منفذ نبضي BNC + 1 زر إعادة الضبط + 1 مجموعة من كبلات الجهد + 1 ICT
توفير لمعايرة العداد القياسي مقابل معيار المستوى الأعلى
خادم تسلسلي واحد
مواصفات المحولات الحالية المعزولة (ICT):
فئة الدقة: 0.01٪ (0.5C-1-0.5L)
النسبة الحالية: 1: 1 (1mA-120A)
الإخراج الحالي: 3 * (0.001-120) أ (الابتدائي والثانوي)
