تفاصيل المنتج:
شروط الدفع والشحن:
|
| اختبار المسافة: | 30 كم | عمق الاختبار: | 2-10 م |
|---|---|---|---|
| قياس الدقة: | 1٪ | الجهد المطبق: | تصل إلى 32 كيلو فولت |
| إبراز: | معدات اختبار الجهد العالي 32KV,1 ٪ معدات اختبار الجهد العالي,آلة تحديد موقع أعطال الكابل 10m |
||
0-8KV 0-16KV 0-32KV نظام تحديد موقع خطأ الكابل
أولا وظيفة
الكشف عن أعطال العزل الرئيسية لكابلات الطاقة لفئة الجهد حتى 32 كيلو فولت ؛معايرة طول الكابلبدقة
كشف اتجاه دفن الكابلات وعمقها.
ثانيًا.إعدادات

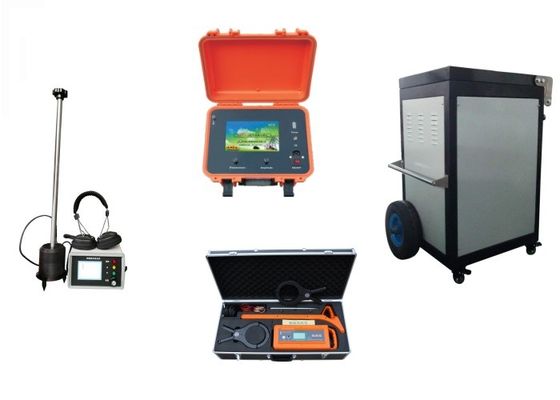

| نظام تحديد موقع أعطال الكابلات | اسم | نموذج | الكمية |
| TDR | XHGG501C | 1 | |
| مؤشر دبوس | XHDD503 ك | 1 | |
| تتبع مسار الكابل | XHGX507 | 1 | |
| مولد عالي الجهد | XHHV532-4C | 1 |
ثالثا.البيانات الفنية الرئيسية
1) نظام التشغيل Windows ، ووضع التشغيل باللمس ، وإرشادات الخبراء اللاسلكية عبر الإنترنت ، والكابل العلمي
الإدارة ، إنشاء التقارير في الوقت الحقيقي ؛10 نبض 10 تحليل تراكب وميض ؛عملية مدمجة
التعليمات وبيانات الكابلات والحالات المقاسة.
2) وظيفة النظام: قياس مسافة الخطأ ، موقع نقطة الخطأ ، اختبار سرعة الانتشار ، مسار الكابل
البحث ، واكتشاف العمق المدفون ، إلخ.
3) طرق الاختبار: نبض الجهد المنخفض ، طريقة الفلاش ، طريقة الصوت ، المزامنة الصوتية المغناطيسية
طريقة الوادي ، طريقة الذروة ، طريقة الحث الكهرومغناطيسي ، إلخ ؛
4) التحكم في العرض: جهاز اختبار الفلاش: 8 بوصة من الدرجة الصناعية للتحكم في آلة واحدة ، طاقة تيار مستمر 12 فولت / 7 أمبير
العرض ، يمكن أن يعمل بشكل مستمر لمدة 8 ساعات ؛يتم التحكم في الآخر بواسطة كمبيوتر صغير أحادي الرقاقة ،
عرض جدول المؤشر ؛
| نطاق الاختبار | |
| مسافة الاختبار | 30 كم |
| عمق الكشف | 2-10 م |
| دقة القياس | |
| خطأ قياس تقريبي | ± 10 م (القيمة المطلقة) أو 1٪ |
| تردد أخذ العينات | 100 ميجا هرتز |
| الحد الأدنى من الدقة | 0.5 م (100 م / لنا) |
| طريقة أخذ العينات: | أخذ العينات المستمر التلقائي بالكامل ، لا يفوتك أي شكل موجة تفريغ واحد |
| نبض منخفض الجهد | العرض: 0.1uS و 2uS السعة: 100Vpp |
| انتاج الطاقة | قوة المسار: 10W ، قوة التأثير: 0 ~ 200W |
| تأثير الجهد العالي | 0 ～ 8KV 0 16KV 0 ～ 32KV |
| تيار الدائرة القصيرة | 0 ~ 320 مللي أمبير |
| حرق من خلال السلطة | 0 ~ 2450 جول |
رابعا.مقدمة من كل جزء
1. TDR
مقدمة
نظام التشغيل Windows ، ووضع التشغيل باللمس ، وإرشادات الخبراء اللاسلكية عبر الإنترنت ، والكابل العلمي
الإدارة ، إنشاء التقارير في الوقت الحقيقي ؛10 نبض 10 تحليل تراكب موجة وميض ؛مدمج
تعليمات التشغيل ، وبيانات الكابلات ، والحالات المقاسة ، وما إلى ذلك ؛
مع النطاق وقياس السرعة وإدارة الكابلات وغيرها
Fالوصلات
تردد أخذ العينات 100 ميجا هرتز ، الدقة الدنيا 0.5 متر (100 متر / أمريكي)
أخذ العينات المستمر التلقائي بالكامل ، لا يفوتك أي شكل موجة تفريغ ؛
طريقة الاختبار: fطريقة lashover ، طريقة نبض الضغط المنخفض ، طريقة تحليل الموجة المتعددة
المواصفات الرئيسية:
| سعة النبض | 100Vpp |
| عرض النبض | 0.1uS و 2uS |
| قياس المسافة | Smax: 30 كم |
| سم: 15 م | |
| خطأ في القياس | الخطأ المطلق للقياس التقريبي: ± 10 م |
| الخطأ النسبي للقياس الخشن: ± 1٪ (DL / T849.1-2004 تحدد ما لا يزيد عن ± (1٪ L + 20) m حيث: L هو طول الكابل) | |
| وضع امدادات الطاقة | مزود طاقة مدمج 12V / 7Ah DC ، يمكن أن يعمل بشكل مستمر لمدة 6 ساعات أو مزود طاقة خارجي AC 220V 50Hz |
2.PinpointerMC-33
استعمال: العمل مع مولد الجهد العالي لتحديد الموقع الدقيق لنقطة العطل ، أي ،
لإكمال مهمة تحديد المواقع بدقة ضمن نطاق القياس التقريبي لنقطة خطأ الكابل.
يتألف من :
آلة مضيفة ، مستشعر متزامن صوتي وكهرومغناطيسي ، سماعة رأس وشاحن مضاد للضوضاء
الوظيفة والفهرس
1) يمكن أن تكون الموجات الصوتية والموجات الكهرومغناطيسية المتولدة عند تفريغ نقطة الصدع
استقبل بشكل متزامن لتحديد موضع نقطة خطأ الكابل.
2) وظيفة نقطة دبوس متزامنة الصوتية والمغناطيسية
نطاق الإشارة الصوتية: التردد المركزي 400 هرتز ، عمق النطاق: 200 هرتز
الإشارة: 80 ديسيبل
دقة نقطة التحديد: 0.1 م
3) امدادات الطاقة
البطارية: بطارية ليثيوم مدمجة ، الجهد الاسمي: 7.4 فولت ، السعة: 3000 أمبير
الاستهلاك: 300mA ، ، وقت العمل المستمر> 9 ساعات
4) العرض: 320 X 240 LCD
5) ظروف العمل: درجة الحرارة: -10 ℃ －40 ℃ ، الرطوبة: 5-90 ％ RH ، خط العرض <4500 م
تتبع مسار الكابل
نحنسن: مقياس مسار الكابل هو أداة خاصة للكشف الدقيق عن موضع وعمق الدفن
كابل في نطاق معين ؛يتم إكمال اكتشاف المسار بواسطة مولد إشارة المسار ومستقبل إشارة المسار
(عداد نقطة خطأ كابل ثابت) ؛يستخدم التعاون بين الاثنين العملية لتحديد الموقع بدقة
مسار الكبل ضمن النطاق التقريبي لتضمين الكبل.
التكوين الرئيسي
يتكون اكتشاف المسار بشكل أساسي من مولد إشارة المسار والمستقبل
أناndex المعلمة
| المتلقي | ||
| تردد العمل |
التردد المنخفض (815 هرتز) ، تردد متوسط (8 كيلو هرتز) ، تردد عالي (33 كيلو هرتز) ، تردد الراديو (83 كيلو هرتز) ، 50 هرتز
|
|
| الوضع الجوي |
وادي الموج (وضع الصفر) ، طريقة ذروة الموجة (وضع الذروة) ، طريقة الخطوة الجهد وطريقة المشبك الحالية (A Frame) |
|
| نمط العمل | تواصل إشارة الموجة المربعة | |
| قوة الاشارة | مخطط سلم ، نطاق رقمي 0-999 | |
| احصل على التحكم | التعديل اليدوي ، النطاق الديناميكي: 100 ديسيبل | |
| كشف العمق | أقصى عمق> 5م | |
| أقصى مسافة كشف | 30 كم | |
| قياس العمق | أقصى كشف 10 م | |
| الدقة: تردد منخفض | ± (1-5)٪ ≤2.5m تردد إشعاع: ± (5-12)٪ ≤2.5m | |
| مولد إشارة المسار | ||
| تردد العمل |
التردد المنخفض (815 هرتز) ، تردد متوسط (8 كيلو هرتز) ، تردد عالي (33 كيلو هرتز) ، تردد الراديو (83 كيلو هرتز)
|
|
| نظام العمل |
اتصال مباشر، طريقة الاقتران (طريقة التثبيت) ، طريقة الحث |
|
| حمل | 5 - 3000 Ω | |
| عرض المعاوقة | 5 أرقام | |
| ارتفاع درجة الحرارة والفيضان | الحماية التلقائية | |
| مخرج قوي | منخفضة ومتوسطة وعالية | |
4.مولد عالي الجهد
يدمج الجهاز مصدر جهد عالي للتيار المستمر ، ومكثف تخزين ، وجهاز كرة تفريغ ، وجهاز أوتوماتيكي
جهاز التفريغ ، واختبار أعطال الكابل في أداة تجريبية متطورة من نوع عربة.الجهاز
يحل تمامًا مشاكل الملاءمة وقابلية النقل والسلامة والموثوقية للجهاز التجريبي التقليدي.
تعتمد الأداة مكونات إلكترونية عالية الدقة وعالية الاستقرار وعالية التردد
تقنية الجهد العالي لجعل الهيكل بأكمله بسيطًا.حفاظا على عادة استخدام المحولات
وصندوق التشغيل لتوليد الجهد العالي للتيار المستمر ، يعتمد مولد النبض عملية التصميم المتوافقة مع البشر
الوضع ويدمج تصميم الدوائر الصغيرة الموثوق بها.آمنة وموثوقة وبديهية بصريًا.حقا تأثير التأثير
ليس سيئًا ، ولكن له أيضًا تأثير توقيت تلقائي وتأثير يدوي ومقاومة للضغط.هو الأكثر إنسانية
نوع عربة DC تأثير معدات الجهد العالي في
إنه المنتج المثالي لاكتشاف أعطال كابل الطاقة.
خصائص الأداء الرئيسية:
★ خرج النبض عالي الجهد موحد ويمكن التحكم فيه ؛
★ مع عرض مؤشر مستوى 1.5 مزدوج للتيار والجهد ، بديهي وواضح ، فإن عملية تفريغ التأثير واضحة في لمحة ؛
★ قياس الجهد الجانبي عالي الجهد ، دقيق في الوقت الحقيقي ؛
★ مع حماية البداية ، آمنة وموثوق بها ؛
★ تصميم فريد لقياس الجهد العالي ، في حالة التوقف ، سوف يقوم تلقائيًا بتفريغ السعة الداخلية للجهاز ؛
★ يمكن تحديد وقت التفريغ بين التوقيت والوضع اليدوي.
★ مع DC تحمل وظيفة الجهد.
★ وحدة الموجي لأخذ عينات خطأ الكابلات عالية الدقة المثبتة داخليًا ؛
★ عربة تصميم سهل الاستخدام لسهولة الحركة.
المؤشر الفني الرئيسي:
| تأثير الجهد العالي | 0 ～ 8KV 0 ～ 16KV 0 ～ 32KV اختياري |
| ضغط جزئي عالي الجهد |
دقة الجهد 1.5
|
| مكثف مدمج |
64/16/4 درجة فهرنهايت
|
| قوة التفريغ | 2450 ج |
| وقت التأثير | تأثير تلقائي لمدة 5 ثوانٍ ، وقت التحكم اليدوي |
| قوة التأثير | 2 كيلو فولت أمبير |
| مقدار | 580 لترًا × 370 واط × 1080 ارتفاعًا |
| وزن | لا يزيد عن 125 كجم (4 فائق التوهج) |
| مصدر طاقة العمل | تيار متردد 220 فولت ± 10٪ 50 هرتز ± 2 هرتز |
| درجة الحرارة المحيطة | -20 درجة مئوية + 50 درجة مئوية |
