1.0٪ معدات اختبار الجهد العالي ، 30KJ نظام اختبار الجهد الدافع

نظام اختبار الجهد العالي النبضي CDJS-300-30

1) تستخدم لاختبار الدفع الصمود لتحمل الجهد الكابلات الكهربائية والملحقات والعوازل ،

محولات الطاقة ، إلخ ...

2) اختبار تفريغ الجهد (الجهد الدافع الاسمي): ± 300KV

3) تنظيم الدقة: 0.1KV

4) تحكم PLC ، كمبيوتر التحكم الصناعي ، وحدة قياس راسم الذبذبات القوية

5) الطاقة المقدرة: 30KJ

6) القدرة المقدرة لجهاز الشحن DC: 5kVA

7) مع وظيفة الزناد

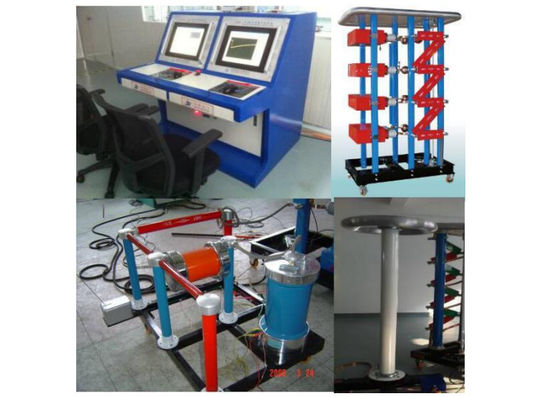

يشمل النظام

الميزة العامة والمعلمة التقنية

1) تستخدم لاختبار دافع الصواعق لتحمل جهد الكابلات الكهربائية والملحقات والعوازل ،

محولات الطاقة ، إلخ ...

2) جهد التفريغ الكلي (الجهد النبضي الاسمي): ± 300 كيلو فولت

3) الطاقة الاسمية: 30 كيلو جول

4) الجهد الموجي: 1.2 / 50 µS

5) عدم التأكد من جهد الشحن: <± 1.0٪

6) وقت التشغيل: 90 ثانية تستخدم للجهد العالي> 2/3 * الجهد الاسمي ؛45 ثانية مستخدمة لـ

IVG-300/30 جسم مولد الجهد الدافع

1) جهد التفريغ الكلي: ± 300 كيلو فولت

2) الطاقة المقدرة: 30kJ

3) جهد التفريغ المقدر / المرحلة الأولى: 100 كيلو فولت

4) الجهد الموجي: 1.2 / 50 µS

5) وقت الموجة الأمامية: 1.2 ± 30٪ μs

6) وقت موجة الذيل: 50 ± 20٪ μs ، التذبذب في الذروة لا يتجاوز 5٪ من السعة

7) المرحلة: 3

8) سعة المرحلة: 2.0 F / 100kV

9) سعة التحميل: 300pF-3000pF

جهاز شحن LGR-100 DC

1) اعتماد منظم يعمل بمحرك لضبط جهد الشحن

2) سهل التشغيل وشحن الجهد

3) القدرة المقدرة: 5kVA

4) الفولطية المقدرة: 50kV / 200V

مقسم جهد التخميد الضعيف CR-300

1) الجهد الاسمي: ± 300 كيلو فولت

2) السعة المقدرة: 300 pF

3) استجابة الموجة المربعة: Tα ≤ 100nS

4) خلال التصوير: β ≤ 20٪

5) عدم التيقن من عامل القسمة: Kε ≤ 1.0٪

6) تتكون من مكثف وفتحة واجهة قضيب ماس كهربائى في شفة مكثف.

7) يعتمد المقاوم المثبط على أجزاء متعددة موزعة والمكثف عبارة عن هيكل غير محاث.

8) يتكون الذراع LV من مكثفات متجانسة غير تحريضية بالتوازي.

IGCS-300 نظام التحكم في الجهد النبضي

1) تتألف من كمبيوتر التحكم الصناعي ، PLC ، جهاز ذكي لتنظيم التيار المستمر ، نبض الإشعال

مكبر للصوت ، خزانة تشغيل PLC ، بطاقة التقاط البيانات ، الطابعة.

2) التواصل مع PLC بواسطة الألياف الضوئية

3) برنامج احترافي للبرمجة والتصميم ، سهل التشغيل

4) يتم عرض معلمات التشغيل ونتائج القياس في شاشة الكمبيوتر بأرقام مباشرة

5) يمكن إكمال الإعدادات والتشغيل وقياس المعلمات وتحليل الرسم التخطيطي في الكمبيوتر

6) مع التحكم الآلي في الكمبيوتر والتحكم اليدوي في حالات الطوارئ

7) نظام القياس باستخدام راسم الذبذبات الرقمي TDS-2012C

8) مع قناتين قياس فرديين في راسم الذبذبات

9) برنامج قياس قوي (برنامج اختبار نظام ATS)

10) نطاق ضبط جهد الشحن: 0.0 ~ 100kV

11) جهد العمل: 10.0 ~ 100kV

12) تنظيم الدقة: 0.1 كيلو فولت

13) عدم استقرار جهد الشحن: ≤ ± 0.5٪

14) نطاق ضبط وقت تصعيد الجهد: 30 ~ 190 ثانية مع دقة تنظيم 1 ثانية ، تأخير إنذار 2 ثانية.

15) نطاق ضبط وقت الاختبار: 0 ~ 99 مرة مع دقة تنظيم الوقت

16) شاشة العرض: 17 بوصة LCD

راسم الذبذبات TDS 2012C نظام قياس رقمي

1) القنوات: مزدوج

2) عرض النطاق الترددي: 100 ميجا هرتز

3) معدل أخذ العينات: 1.25Gs / s

4) الدقة الرأسية: 9 بت

5) العرض: ملون

6) الدقة العمودية: ± 2٪

7) الدقة الأفقية: ± 0.01٪

8) وظيفة الزناد: ما قبل الزناد وإشارة الزناد وفرض الزناد

9) نطاق الجهد: 200mV - 800V ذروة الذروة (مع مسبار الجهد العالي)

قطع غيار واكسسوارات

1) حصة النحاس في تأريض التفريغ الآمن: 2m

2) كابل نحاسي جديلة: 5 م

3) كابل نحاسي لتأريض التفريغ الآمن: 40 م

4) كابل الطاقة وكابل التحقيق وكابل التحكم.

5) رأس موجة ، ذيل موجة ، مقاومة الشحن (المجموع: 12 قطعة)

6) نظام التحكم الداخلي وإمدادات الطاقة وخطوط الإشارة (كاملة)

7) مقسم تخميد الجسم عالي الجهد ، منتج تجربة الجسم (كامل)

8) التحكم مع المرحلات الاحتياطية ، الصمامات - 5 قطعة

9) دعم المواصفات وشهادة الجودة

10) السلطات تقرير الاختبار

11) محول إمداد العزل (DIST-5kVA / 380/220 50Hz): منع عودة الطاقة - مجموعة واحدة

12) مولد نبض الاشتعال (AMF-10) - مجموعة واحدة

13) طابعة A4 - 1 مجموعة
