تفاصيل المنتج:
شروط الدفع والشحن:
|
| فئة CT القياسية: | 0.01S ، 0.05 ، 0.02 ، 0.01 ... اختياري | معيار PT: | 0.05 فئة |
|---|---|---|---|
| النطاق الحالي: | 5-5000A أو أكثر للخيار | مجال الجهد الكهربائي: | 6 كيلو فولت -220 كيلو فولت |
| محول الإثارة: | 10 كيلو فولت أمبير | تردد مصنف: | 50 أو 60 هرتز |
| برامج الكمبيوتر: | متاح | دقة اختبار المحولات: | 2٪ |
| إبراز: | معدات الاختبار المحمولة 0.01S فئة 5000A,معدات الاختبار المحمولة فئة 0.01S,محول التيار المحتمل لفئة 220KV 0.01S |
||

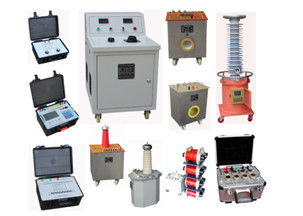

نظام معدات اختبار CT PT HES-30
إعدادات
| معيار CT ، ± 0.01S٪ |
| معيار PT (6kV-38.5kV) ، ± 0.05٪ |
| معيار PT (110 / √3kV ، 220 / √3kV) ، ± 0.05٪ |
| عبء CT (5A ، 1A) ، ± 3٪ |
| عبء PT (100V ، 100 / √3V ، 100 / 3V) ، ± 3٪ |
| عبء PT (110 فولت ، 110 / √3 فولت ، 110/3 فولت) ، ± 3٪ |
| جهاز اختبار المحولات (معاير) ، ± 2٪ |
| المولد الحالي |
| مولد الجهد |
| مصدر رنين عالي الجهد |
| مقسم الجهد التعريفي |
| كابلات الاختبار الثانوية |
| برنامج اختبار الكمبيوتر |
| منضدة التحكم في اختبار PT PT |
المقياس التقني
منضدة التحكم في اختبار HES-30 CT / PT
| مساهمة الجهد: | تيار متردد 220 فولت ± 10٪ ، 50 هرتز ، أحادي الطور |
| المدخلات الحالية: | تيار متردد 0-120 أمبير |
| تصنيف القدرة: | 30 كيلو فولت أمبير |
| الجهد الناتج: | تيار متردد 0-250 فولت |
| التيار الخارج: | تيار متردد 0-120 أمبير |
| تعديل الجهد الناتج: | قدمت الضبط الخشن والتعديل الدقيق |
| وظيفة الحماية: | يتم توفير حماية ضد التيار والجهد الزائد |
| وظائف تحويل الإخراج: | الاتصال بمصدر التيار / وظائف تحويل مصدر الجهد |
| هيكل المقعد: | الهيكل الأفقي |
| مؤشر الطاقة: | LED ، تيار الخرج ، جهد الخرج |
| لون المقعد | 7035 رمادي |
HES-1Bx محول اختبار
| عنصر القياس: | أخطاء النسبة وأخطاء الطور في CT و PT |
| التصنيف الحالي: | 5 أ ، 1 أ |
| الفولطية: | 100 فولت ، 110 فولت ، 115 فولت ، 120 فولت ، 150 فولت ، 200 فولت ، 220 فولت ، 230 فولت |
| المضاعف: | 1 / √3 ، 1/3 ، 1 ، 1.5 ، 2 |
| فئة الدقة: | ± 2٪ |
| نطاق العملية: | (1٪ -120٪). في ، (20٪ -120٪) |
| تكرر: | 50 هرتز أو 60 هرتز |
| نطاق نسبة الخطأ: | ± 0.0001٪ ~ ± 19.99٪ (3 نطاقات: 0.1999٪ ، 1.999٪ ، 19.99٪). |
| الدقة الدنيا: 0.0001٪. | |
| نطاق خطأ المرحلة: | 0.01 '~ 900' (3 نطاقات: 9.00 '، 90.0' ، 900 ') |
| الحد الأدنى من الدقة: 0.01 ' | |
| نطاق المعاوقة: | 0.001 × 19.99 درجة مئوية. |
| الدقة الدنيا: 0.001 0.00. | |
| نطاق القبول: | 0.001 مللي ثانية ~ 19.99 مللي ثانية. |
| الدقة الدنيا: 0.001 مللي ثانية. | |
| وظيفة التنبيه: | قدمت وظيفة إنذار الصوت والضوء عندما تكون القطبية غير طبيعية أو النسبة غير متناسقة. |
|
تحميل المدخلات: |
- على الجانب الثانوي القياسي CT: ≈0.11Ω ، COSφ≈1.0 - على الجانب الثانوي CT كائن الاختبار: ≈0.003Ω ، COSφ≈1.0 - على الجانب الثانوي القياسي PT: ≈0.05VA (100V) |
| واجهة الاتصالات: | توفير واجهة اتصالات الكمبيوتر التسلسلي RS232 |
| نموذج العرض: | شاشة LCD |
| مزود الطاقة: | تيار متردد 220 فولت ± 10٪ ، 60 هرتز |
| استهلاك الطاقة: | <20VA |
| نوع المنتج: | نوع محمول. |
CT Burden FY47-49
| التصنيف الحالي: | 5 أ ، 1 أ |
|
عامل القوى والعبء المقدر: |
في = 5A: COSФ = 0.8: 2.5 / 3.75 / 5 / 6.25 / 7.5 / 10 / 12.5 / 15/20/25/30/40/50 / 60VA COSФ = 1.0: 2.5 / 3.75 / 5 / 6.25 / 7.5 / 10VA (المزيد من الخيارات المتاحة) في = 1A: COSФ = 0.8: 2.5 / 3.75 / 5 / 6.25 / 7.5 / 10 / 12.5 / 15/20/25/30/40/50 / 60VA COSФ = 1.0: 2.5 / 3.75 / 5 / 6.25 / 7.5 / 10VA (المزيد من الخيارات المتاحة) |
| فئة الدقة: | ± 3٪ |
| نطاق العملية: | (1٪ -120٪).في |
| تكرر: | 50 هرتز أو 60 هرتز |
| تحمل الجهد: | 2 كيلو فولت / دقيقة واحدة |
| عازلة: | هواء |
| نموذج التشغيل: | وقت قصير (يستخدم في نظام اختبار دقة التصوير المقطعي المحوسب) |
| نوع المنتج: | نوع محمول. |
كابلات اختبار التيار العالي للأشعة المقطعية
تشمل الكابلات: 3000 أمبير (600 مم2) × 3 م × 2 قطعة ، 1000 أمبير (200 مم2) × 5 م × 1 قطعة
500 أمبير (100 ملم2) × 3 م × 2 قطعة ، 250 أمبير (50 مم2) × 3 م × 2 قطعة
HLB-50G1 قياسي CT
|
التصنيف الحالي الأساسي (A): |
5 ، 7.5 ، 10 ، 12.5 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 ، 60 ، 75 ، 80 ، 100 ، 120 ، 125 ، 150 ، 160 ، 200 ، 250 ، 300 ، 315 ، 350 ، 400 ، 450 ، 500 ، 600 ، 630 ، 700 ، 750 ، 800 ، 900 ، 1000 ، 1200 ، 1250 ، 1400 ، 1500 ، 1600 ، 1800 ، 2000 ، 2500 ، 3000 ، 3150 ، 3500 ، 4000 ، 4500 ، 5000 ألف (المزيد من الخيارات المتاحة) |
| التصنيف الحالي الثانوي: | 5 أ ، 1 أ |
| النسبة الحالية المقدرة: | 5A ～ 5000A / 5A، 5A ～ 5000A / 1A (يتوفر المزيد من الخيارات) |
| فئة الدقة: | 0.01 S٪ (0.05٪ ، 0.02٪ ، 0.01٪ أو أفضل متوفرة) |
| العبء الثانوي المقدر: | 0.2Ω (العبء هو 5VA عند I2 = 5A ، العبء هو 0.2VA عند I2 = 1A) |
| عامل القوى: | COSΦ = 1.0 |
| نطاق التشغيل: | (1٪ -120٪).في |
|
وضع اتصال: |
محطات التوصيل الثابتة في النطاق الحالي Pri هو 5A-450A الاتصال المار مع 2 منعطفات في النطاق الحالي Pri هو 500A-900A الاتصال المار مع دورة واحدة في النطاق الحالي Pri هو 1000A-5000A |
| تكرر: | 50 هرتز أو 60 هرتز |
| مستوى الجهد: | تيار متردد 600 فولت |
| تحمل الجهد: | 2000 فولت 1 دقيقة |
| وسط عازل: | هواء |
المولد الحالي SLQ-30KVA
| مساهمة الجهد: | تيار متردد 0-250 فولت |
| التيار الخارج: | تيار متردد 0-5000 أمبير |
| تصنيف القدرة: | 30 كيلو فولت أمبير |
| تيار الإدخال المقدر: | تيار متردد 120 أمبير |
| تكرر: | 50 هرتز أو 60 هرتز |
| نموذج الإخراج الحالي: |
المحطة الثابتة في التيار 50A ، 200A ، 500A الاتصال عبر الفتحة في التيار 500A-5000A |
| شكل المنتجات: | صندوق من الستانلس ستيل |
| ظرف العمل: | 0 - 40 درجة مئوية ، رطوبة نسبية 90٪ |
FY95-1 PT Burden
| الفولطية: | 100 فولت ، 100 / √3 فولت ، 100/3 فولت |
| عامل القوى: | COSФ = 0.8 ، COSФ = 1.0 |
| العبء المقدر (VA): |
1.25VA، 2.5VA، 5VA، 10VA، 20VA، 40VA، 50VA، 80VA، 100VA (المزيد من الخيارات المتاحة) |
| إجمالي عبء الإنتاج: | 308.75VA (يتوفر المزيد من الخيارات) |
| فئة الدقة: | ± 3٪ |
| نطاق العملية: | (20٪ -120٪).الأمم المتحدة |
| تكرر: | 50 هرتز أو 60 هرتز |
| تحمل الجهد: | 2 كيلو فولت / دقيقة واحدة |
| عازلة: | هواء |
| نموذج التشغيل: | وقت قصير (يستخدم في نظام اختبار دقة PT) |
HJB-35G3 قياسي PT
| الفولطية الأولية المقدرة: | 6 كيلو فولت ، 10 كيلو فولت ، 15 كيلو فولت ، 22 كيلو فولت ، 35 كيلو فولت ، 38.5 كيلو فولت |
| الفولطية الثانوية المقدرة: | 100V ، 110V ، 100 / √3V ، 110 / √3V ، 100 / 3V ، 110 / 3V |
|
نسبة الجهد المقنن (kV): |
6 / 0.1 ، 6/3 / 0.1 / 3 ، 6/3 / 0.1 / 3 ، 6 / 0.11 ، 6 / √3 / 0.11 / √3 ، 6/3 / 0.11 / 3 10 / 0.1 ، 10/3 / 0.1 / 3 ، 10/3 / 0.1 / 3 ، 10 / 0.11 ، 10 / √3 / 0.11 / √3 ، 10/3 / 0.11 / 3 15 / 0.1 ، 15/3 / 0.1 / 3 ، 15/3 / 0.1 / 3 ، 15 / 0.11 ، 15 / √3 / 0.11 / √3 ، 15/3 / 0.11 / 3 22 / 0.1 ، 22/3 / 0.1 / 3 ، 22 / √3 / 0.1 / 3 ، 22 / 0.11 ، 22/3 / 0.11 / 3 ، 22/3 / 0.11 / 3 35 / 0.1 ، 35/3 / 0.1 / 3 ، 35 / √3 / 0.1 / 3 ، 35 / 0.11 ، 35 / √3 / 0.11 / √3 ، 35/3 / 0.11 / 3 38.5 / 0.1 ، 38.5 / 3 / 0.1 / 3 ، 38.5 / √3 / 0.1 / 3 ، 38.5 / 0.11 ، 38.5 / √3 / 0.11 / √3 ، 38.5 / √3 / 0.11 / 3 |
| فئة الدقة: | 0.05٪ (100V، 110V، 100 / √3V، 110 / √3V)، 0.1٪ (100 / 3V، 110 / 3V) |
| العبء الثانوي المقدر: | 0.2VA (110V ، 100V) ، 0.07VA (110 / √3V ، 100 / √3V) ، 0.02VA (110 / 3V ، 100 / 3V) |
| عامل القوى: | COSΦ = 1.0 |
| نطاق التشغيل: | (20٪ -120٪).الأمم المتحدة |
| تكرر: | 50 هرتز أو 60 هرتز |
| عازلة: | صب راتنجات الايبوكسي |
HJB-220G3 قياسي PT
| الفولطية الأولية المقدرة: | 110 / 3kV ، 220 / 3kV |
| الفولطية الثانوية المقدرة: | 110 فولت ، 110 / √3 فولت ، 100 فولت ، 100 / √3 فولت |
|
نسبة الجهد المقنن: |
110 / √3 / 0.11 / 3kV ، 110 / √3 / 0.11kV ، 110 / √3 / 0.1 / √3kV ، 110/3 / 0.1kV 220 / √3 / 0.11 / 3kV ، 220 / √3 / 0.11kV ، 220 / √3 / 0.1 / √3kV ، 220 / √3 / 0.1kV |
| فئة الدقة: | 0.05٪ (100/3 فولت ، 110/3 فولت) ، 0.1٪ (100 فولت ، 110 فولت) |
| العبء الثانوي المقدر: | 0.2VA (110V ، 100V) ، 0.07VA (110 / √3V ، 100 / √3V) |
| عامل القوى: | COSΦ = 1.0 |
| نطاق التشغيل: | (20٪ -120٪).الأمم المتحدة |
| تكرر: | 50 هرتز / 60 هرتز |
| عازلة: | SF6 غاز |
مولد الجهد SYQ-5/50
| مساهمة الجهد: | تيار متردد 0-250 فولت |
| تصنيف القدرة: | 5 كيلو فولت أمبير |
| جهد الخرج المقدر: | تيار متردد 50 كيلو فولت |
| التيار الخارج: | تيار متردد 100 مللي أمبير |
| قياس الجهد: | تيار متردد 0-100 فولت (50 كيلو فولت / 100 فولت) |
| عازلة: | بترول |
| تطبيق المنتج: | المنتج عبارة عن مولد جهد ، ويستخدم لاختبار دقة PT الاستقرائي بمستوى جهد 6kV-38.5kV |
مصدر الجهد العالي الرنانة HJC-80
|
تطبيق المنتج: |
النظام عبارة عن مولد جهد ، ويستخدم لاختبار دقة PT بالسعة بمستوى جهد 110 / √3kV و 220 / √3kV |
| جهد الإدخال المقدر: | تيار متردد 220 فولت |
| جهد الخرج المقدر: | تيار متردد 0 ~ 200 كيلو فولت |
| تصنيف القدرة: | 200 كيلو فولت |
| ماكس الانتاج الحالي: | تيار متردد 1.0 أ |
| تكرر: | 50 هرتز أو 60 هرتز |
| سعة الكائن CVT: | 0.004 فائق التوهج ~ 0.02 فائق التوهج |
| حالة التشغيل: | درجة الحرارة: -10اج +50 اج |
| RH: حتى 85٪ (90٪ كحد أقصى ، بدون تكاثف) |
محول مثير LCB-10KVA / 10KV
| مساهمة الجهد: | تيار متردد 0-250 فولت ، 50 هرتز |
| الجهد الناتج: | تيار متردد 0-10 كيلو فولت ، 50 هرتز |
| التيار الخارج: | تيار متردد 0-1A |
| تصنيف القدرة: | 10 كيلو فولت أمبير |
| عازلة: | نوع جاف |
| وزن: | ~ 50 كجم |
مفاعل DKQ-40KVA / 40KV
| تصنيف القدرة: | 40 كيلو فولت أمبير / المرحلة |
| الفولطية: | تيار متردد 40 كيلو فولت / مرحلة |
| التصنيف الحالي: | التيار المتردد 1 أ / المرحلة |
| نطاق الحث: | 125H-500H / المرحلة |
| عازلة: | صب راتنجات الايبوكسي |
| وزن: | ~ 60 كجم / مرحلة |
| كمية: | 5 قطع |
مقسم الجهد الاستقرائي HJF
| فئة الدقة: | 0.001٪ |
| نسبة الجهد الثابت: | 10-1، 10-2 ، 10-3 |
| نسبة الجهد المتغير: | 10 × (10-1 + 10-2 + 10-3 + 10-4 + 10-5 + 10-6 + 10-7).الأمم المتحدة |
| مقاومة المدخلات: | > 100 كيلو أوم |
| مقاومة الإخراج: | <3Ω |
| نطاق المدخلات Votage: | ماكس AC 600V |
| الجهد الناتج: | أقصى تيار متردد 0 ~ 600 فولت |
| نطاق العملية: | (20٪ - 120٪) |
| تكرر: | 50/60 هرتز |
| درجة حرارة: | 5 درجة مئوية ~ 40 درجة مئوية |
| الرطوبة النسبية (RH): | <85٪ |
| وزن: | ~ 15 كجم |
