تفاصيل المنتج:
شروط الدفع والشحن:
|
| فئة الدقة: | 0.05 | تطبيق: | اختبار وحدة الدمج |
|---|---|---|---|
| نطاق الجهد التقليدي: | 0-120 فولت | اختبار التيار التقليدي: | 0-20A |
| اختبار التردد: | 45-65 هرتز | صحة: | 0.002 هرتز |
| دقة الطاقة النشطة: | 0.05٪ | قوة رد الفعل: | 0.1٪ |
| إبراز: | 0.05٪ معدات اختبار المحطات الفرعية,معدات اختبار المحطة الفرعية 0.002 هرتز,محلل رقمي ct vt 0.002 هرتز |
||

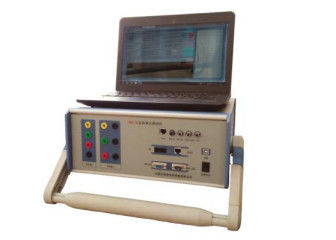

سلسلة نظام اختبار وحدة الدمج MUE1
معدات اختبار المحطات الفرعية الذكية وحدة اختبار دمج اختبار CT / VT الرقمية
متوافق مع IEC61850-9-1 ، IEC61850-9-2 ، IEC61850-9-2LE ، بروتوكول IEC60044-FT3
مؤشر تقني
| فئة الدقة | 0.05 |
| اختبار الجهد التقليدي | |
| نطاق | 0-120 فولت ، نطاق القياس 100 فولت ، 100 / √3 فولت |
| مدى ودقة قابلة للتعديل | 20٪ -150٪ ، 0.05٪ |
| اختبار التيار التقليدي | |
| نطاق | 0-20A ، نطاق القياس 5A و 1A |
| مدى ودقة قابلة للتعديل | 1٪ -120٪ |
| اختبار التردد | |
| نطاق | 45-65 هرتز |
| دقة | 0.002 هرتز |
| دقة اختبار مدخلات الطاقة | |
| الطاقة النشطة | فئة 0.05 |
| قوة رد الفعل | 0.1 فئة |
| واجهة الألياف الضوئية | |
| 1 مجموعة واجهة الألياف البصرية ST | |
| قوة الإرسال | > -6 ديسيبل |
| حساسية الاستقبال البصرية | -38 ديسيبل |
| إشارة المزامنة | |
| إدخال وإخراج التزامن البصري | عدد 2 |
| خرج IRIG-B (DC) للمزامنة البصرية | 1 لا |
| مزامنة دقة وقت الإخراج | أفضل من 100ns |
| مزود الطاقة | |
| مساهمة الجهد | AC220V ± 10٪ ، 50/60 هرتز |
| استهلاك الطاقة | <20 واط |
| البعد والوزن: 360x400x160mm ، 7.5 كلغ | |
ميزة
1) اعتماد مصدر طاقة قياسي عالي الدقة من ثلاث مراحل ، جامع بيانات A / D عالي الدقة ، متزامن
وحدة ساعة الوقت ، المعيار الأساسي لأخذ عينات التيار المتردد ووحدة اختبار MU
2) التشغيل بواسطة برامج الكمبيوتر
3) اعتماد خوارزمية مزامنة عالية الترتيب و 512 مرة على تقنية أخذ العينات
4) اعتماد لغة LabView وتكنولوجيا الأدوات الافتراضية ، HMI ودية ومريحة للتشغيل
5) مع إخراج إشارة محاكاة صغيرة ، تحقق خرج إشارة جهد موجة جيبية متعددة التردد
نطاق 0-4V (RMS)
6) دقة الخطأ والتوقيت واختبار أداء الاتصال لوحدة الدمج مع تحصيل
قنوات متعددة المدخلات الرقمية أو التناظرية
7) اختبار خطأ الدقة لوحدة الدمج مع المدخلات التناظرية للمجموعة مع VT و CT التقليدية
8) اختبار دقة وحدة الدمج مع المدخلات الرقمية CT / VT
9) اختبار خطأ دقة التصوير المقطعي المحوسب الرقمي ومعايرة القيمة التناظرية
10) اختبار درجة التشتت لرسالة أخذ العينات
11) اختبار سلامة رسالة أخذ العينات
12) اختبار خطأ مقارنة الوقت لوحدة الدمج
13) اختبار خطأ حفظ الوقت لوحدة الدمج
14) اختبار زمن الاستجابة لأخذ العينات
15) تحليل رسالة الإطار الكامل
اختبار البروتوكول: ASDU ، نقاط أخذ العينات ، الرقم التسلسلي ، التأخير الزمني المُقدر ، APPID ، SVID ، عنوان MC ، حالة المزامنة
تحليل الإطار الكامل ، تحليل جميع أشكال الموجات وقيمة أخذ العينات والبيانات الأصلية للرسالة
16) يمكن معايرة وحدة الدمج مع تأثير التردد أو التوافقية
17) سجل بيانات خطأ نقطة الاختبار ، وهو مناسب للاستعلام عن البيانات وتخزينها وطباعتها.
