تفاصيل المنتج:
شروط الدفع والشحن:
|
| فئة الدقة: | 0.05 | تطبيق: | اختبار وحدة الدمج |
|---|---|---|---|
| نطاق الجهد التقليدي: | 0-120 فولت | اختبار التيار التقليدي: | 0-20A |
| اختبار التردد: | 45-65 هرتز | صحة: | 0.002 هرتز |
| وزن: | 7.5 كلغ | البعد: | 360x400x160 ملم |
| إبراز: | معدات اختبار المحطة الفرعية 65 هرتز,معدات اختبار المحطة الفرعية 65 هرتز 20 أمبير,اختبار 120 فولت 65 هرتز للمرحلات في المحطات الفرعية |
||

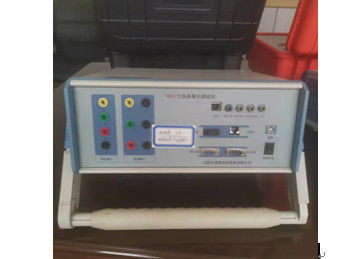

سلسلة نظام اختبار وحدة الدمج MUE1
1. أداء موثوق
2. تستخدم على نطاق واسع في اختبار المحطة الفرعية الذكية
3. واجهة برنامج اختبار سهلة الاستخدام
4. استقرار ودقة عالية
5. دقة التتبع من معمل رفيع المستوى
6. متوافق مع IEC61850-9-1 ، IEC61850-9-2 ، IEC61850-9-2LE ، بروتوكول IEC60044-FT3
مؤشر تقني
| فئة الدقة | 0.05 |
| اختبار الجهد التقليدي | |
| نطاق | 0-120 فولت ، نطاق القياس 100 فولت ، 100 / √3 فولت |
| مدى ودقة قابلة للتعديل | 20٪ -150٪ ، 0.05٪ |
| اختبار التيار التقليدي | |
| نطاق | 0-20A ، نطاق القياس 5A و 1A |
| مدى ودقة قابلة للتعديل | 1٪ -120٪ |
| اختبار التردد | |
| نطاق | 45-65 هرتز |
| دقة | 0.002 هرتز |
| دقة اختبار مدخلات الطاقة | |
| الطاقة النشطة | فئة 0.05 |
| قوة رد الفعل | 0.1 فئة |
| واجهة الألياف الضوئية | |
| 1 مجموعة واجهة الألياف الضوئية ST | |
| قوة الإرسال | > -6 ديسيبل |
| حساسية الاستقبال البصرية | -38 ديسيبل |
| إشارة المزامنة | |
| إدخال وإخراج التزامن البصري | عدد 2 |
| خرج IRIG-B (DC) للمزامنة البصرية | 1 لا |
| مزامنة دقة وقت الإخراج | أفضل من 100ns |
| مزود الطاقة | |
| مساهمة الجهد | AC220V ± 10٪ ، 50/60 هرتز |
| استهلاك الطاقة | <20 واط |
| البعد والوزن: 360x400x160mm ، 7.5 كلغ | |
ميزة
1) باستخدام مصدر قياسي عالي الدقة من 3 مراحل ، جامع بيانات A / D عالي الدقة ، متزامن
وحدة ساعة الوقت والمعيار الأساسي لأخذ عينات التيار المتردد ووحدة اختبار MU
2) وضع التشغيل: بواسطة برنامج الكمبيوتر
3) استخدام خوارزمية مزامنة عالية الترتيب و 512 مرة على تقنية أخذ العينات
4) اعتماد لغة LabView وتكنولوجيا الأدوات الافتراضية ، HMI ودية ومريحة للتشغيل
5) مع إخراج إشارة محاكاة صغيرة
6) دقة الخطأ والتوقيت واختبار أداء الاتصال لوحدة الدمج مع تحصيل
قنوات متعددة المدخلات الرقمية أو التناظرية
7) اختبار خطأ الدقة لوحدة الدمج مع المدخلات التناظرية للمجموعة مع VT و CT التقليدية
8) اختبار دقة وحدة الدمج مع المدخلات الرقمية CT / VT
9) اختبار خطأ دقة التصوير المقطعي المحوسب الرقمي ومعايرة القيمة التناظرية
10) اختبار درجة التشتت لرسالة أخذ العينات
11) اختبار سلامة رسالة أخذ العينات
12) اختبار خطأ مقارنة الوقت لوحدة الدمج
13) اختبار خطأ حفظ الوقت لوحدة الدمج
14) اختبار زمن الاستجابة لأخذ العينات
15) تحليل رسالة الإطار الكامل
