تفاصيل المنتج:
شروط الدفع والشحن:
|
| صحة: | ≤ ± 0.2٪ | دقة حاوية الحجم: | 0.04٪ |
|---|---|---|---|
| الدقة: | 0.1٪ | عدد مواقف العداد: | 2 .... 20 |
| ضغط العمل: | 0-35-0.5 ميجا باسكال | تطبيق: | مختبر |
| إبراز: | 2MPa 0.2 فئة معدات اختبار عداد المياه,0.2 فئة 0.1٪ معدات اختبار عداد المياه,0.2 اختبار عداد المياه فئة |
||

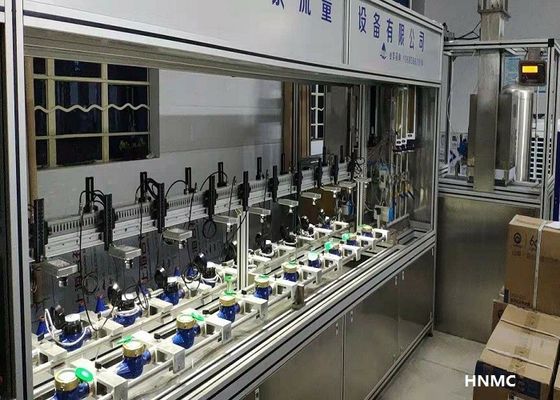

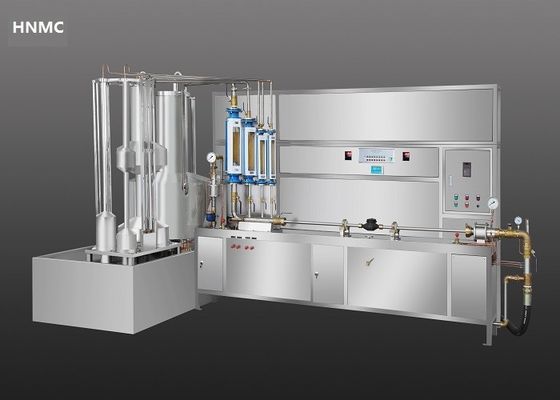

منضدة اختبار عداد المياه
الهيكل والميزات
1) يتألف من:
منصة (الفولاذ المقاوم للصدأ تماما) ، مضخة مياه متعددة المراحل (11kW ، ضوضاء منخفضة) ، عدادات التدفق ، المشابك ،
خزان مياه (2.2 م 3 = 2200 لتر) ، منظم تدفق (صندوق تحكم بالتردد المتنوع ، 11 كيلو وات) ، قياس
النظام (طريقة الحجم) ، خزان عازل 1 م 3 ، صمام ، أنبوب ناعم عالي التوتر ، مرشح ، مضاد للهزاز ،
قاعدة مقياس التدفق والمفاتيح وغيرها.
2) مُجهزة بثلاث حاويات حجم مختلفة وهي 10 لتر ، 50-100 لتر و 500 لتر
3) عداد المياه يتحمل اختبار الضغط: 2MPa
4) يدوي أو شبه آلي أو آلي بالكامل (اختياري)
5) توفير برامج الكمبيوتر (اختياري)
6) تحكم PLC (اختياري)
المؤشر الفني والوظيفي
| دقة القياس | ≤ ± 0.2٪ |
| دقة حاوية الحجم | 0.04٪ |
| القرار | 0.1٪ |
| مواصفات عداد المياه قيد الاختبار | ￠ 15 مم ، ￠ 20 مم ، ￠ 25 مم ، ￠ 40 مم ، ￠ 50 مم |
بمقاييس التدفق اللحظي أدناه:
LZB-80 ، نطاق التدفق: 7-31.25 م 3 / ساعة
LZB-50 ، نطاق التدفق: 0.2-6.3 م 3 / ساعة
LZB-25 ، نطاق التدفق: 0.02-0.5m3 / h
LZB-15 ، نطاق التدفق: 0.004-0.08m3 / h
عداد تدفق الزجاج الدوار
مع 5 قطع صمام كروي فولاذي مقاوم للصدأ ، 8 قطع صمام كروي نحاسي ، و 3 مقياس مؤشر الضغط
عدد عدادات المياه المراد اختبارها
| 15 مم (طول المتر 165 مم) | 20 قطعة |
| 20 مم (طول المتر 195 مم) | 18 قطعة |
| 25 مم (طول المتر 225 مم) | 16 قطعة |
| 40 مم (طول المتر 245 مم) | 2 قطع |
| 50 مم (طول المتر 280 مم) | 2 قطع |
2 قطعة المشابك ، 2 قطعة مفتاح المشبك ، 3 قطعة مفتاح استنزاف لحاوية الحجم و 1 قطعة قاعدة مقياس التدفق.
ضغط العمل: 0-35-0.5 ميجا باسكال
مزود الطاقة: ثلاث مراحل 230V ± 10٪ AC ، 50HZ
الحجم والوزن
| خزان المياه | 2400 * 1160 * 800 مم |
| منصة العمل | 3000 * 600 * 750 ملم |
| حجم العبوة لحاوية الحجم وخزان المياه | 2600 * 1300 * 2230 ملم |
| حجم عبوة مقعد الاختبار | 3650 * 750 * 1500 مم |
| الوزن الكلي | 1250 كجم |
| لا | اسم | نموذج | عدد | ملاحظة |
|
1 |
قياس الوعاء وصمام الصرف | 10 لتر - 20 لتر | 1 |
القرار: 0.04٪ المواد: 304 |
| 100 لتر - 500 لتر | 1 | |||
|
2 |
مقياس معدل الزجاج | LZB-15S | 1 | المواد: A3 |
| LZB-25S | 1 | |||
| LZB-50S | 1 | |||
| LZB-80S | 1 | |||
|
3 |
القيمة | DN15 | 3 | المادة: كوبر |
| DN25 | 2 | |||
| DN50 | 2 | |||
|
4 |
اختبار خط الأنابيب | DN15 × 6 ، DN20 × 5 ، DN25 × 4 ، DN40 × 3 ، DN50 × 2 | 1 |
الطول ≥2D الفولاذ المقاوم للصدأ |
|
5 |
مقعد العمل | DN15-50 ستة أمتار على التوالي | 1 | الفولاذ المقاوم للصدأ |
|
6 |
سائل مستوى الكهروضوئية |
MT-3000 | 4 | |
|
7 |
تحكم مستوى السائل | MT-3000 | 1 | |
|
8 |
الداعم ، وتحمل نظام الضغط | DN15-50 ستة أمتار على التوالي | 1 | الفولاذ المقاوم للصدأ |
|
9 |
جهاز تدفق الاستقرار | 500 لتر | 1 | الفولاذ المقاوم للصدأ |
|
10 |
خزان | 2000 لتر | 1 | الفولاذ المقاوم للصدأ |
|
11 |
مضخة | KQL80 / 200-7.5 / 2 | 1 | |
|
12 |
إمدادات المياه والتحكم الكهربائي | DN80 10 كيلو واط | 1 |
