تفاصيل المنتج:
شروط الدفع والشحن:
|
| ينطبق HV: | حتى 132 كيلو فولت | وضعية التشغيل: | شاشة اللمس |
|---|---|---|---|
| اختبار المسافة: | 60 كم | عمق الاختبار: | 2-5 م |
| إبراز: | معدات اختبار الجهد العالي 132 كيلو فولت,معدات اختبار الجهد العالي 60 كيلو متر,جهاز كشف أعطال الكابلات بطول 5 أمتار |
||
0-25KV 0-33KV 0-132KV نظام تحديد موقع خطأ الكابل
أولا وظيفة
الكشف عن أعطال العزل الرئيسية لكابلات الطاقة لفئة الجهد حتى 32 كيلو فولت ؛معايرة طول الكابل
يكتشف بدقة اتجاه دفن الكابل والعمق.
ثانيًا.إعدادات
|

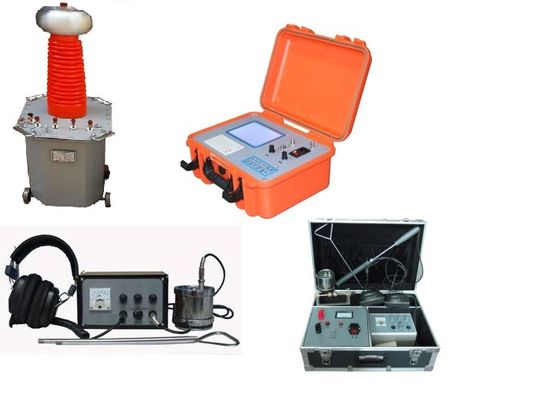

نظام تحديد موقع أعطال الكابلات
|
اسم | الكمية | |
| TDR | 1 | ||
| ملحق 110 كيلو فولت | مؤشر دبوس | 1 | |
| تتبع مسار الكابل | 1 | ||
| تردد الطاقة تحمل مجموعة اختبار الجهد | محول تجريبي عالي الجهد | 1 | |
| صندوق التشغيل | |||
| مكثف تخزين النبض | 1 | ||
0-25KV 0-33KV 0-132KV نظام تحديد موقع خطأ الكابل
ثالثا.البيانات الفنية الرئيسية
1) نظام التشغيل Windows ، ووضع التشغيل باللمس ، وإرشادات الخبراء اللاسلكية عبر الإنترنت ، والكابل العلمي
الإدارة ، إنشاء التقارير في الوقت الحقيقي ؛تعليمات التشغيل المضمنة ، وبيانات الكابلات ، والحالات المقاسة.
2) وظيفة النظام: قياس مسافة الخطأ ، موقع نقطة الخطأ ، اختبار سرعة الانتشار ، مقاومة الخطأ
القيمة ، والبحث في مسار الكبل ، واكتشاف العمق المدفون ، وما إلى ذلك.
3) طرق الاختبار: نبض الجهد المنخفض ، طريقة الفلاش ، طريقة الصوت ، المزامنة الصوتية المغناطيسية
طريقة الوادي ، طريقة الذروة ، طريقة الحث الكهرومغناطيسي ، إلخ ؛
| التحكم في العرض | |
| اختبار فلاش |
5.7 بوصة تحكم صناعي من آلة واحدة ، مزود طاقة مدمج 12V / 7Ah DC ، يمكن أن يعمل بشكل مستمر لمدة 8 ساعات ؛يتم التحكم في الآخرين عن طريق الحواسيب الصغيرة أحادية الشريحة ، وعرض طاولة المؤشر ؛
|
| نطاق الاختبار | |
| مسافة الاختبار | 60 كم |
| عمق الكشف | 2-5 م |
| دقة القياس | |
| خطأ قياس تقريبي | ± 10 م (القيمة المطلقة) أو 1٪ |
| خطأ اختبار دقيق | ± 0.2 م (النقطة والمسار والعمق) |
| تردد أخذ العينات | 100 ميجاهرتز ، الدقة الدنيا 0.5 م (100 م / لنا) |
| طريقة أخذ العينات |
أخذ العينات المستمر التلقائي بالكامل ، لا يفوتك أي شكل موجة تفريغ واحد
|
| نبض منخفض الجهد | |
| عرض | 0.1uS و 2uS |
| السعة |
100Vpp
|
| انتاج الطاقة | |
| قوة المسار | 100 واط |
| قوة التأثير | 0 ~ 25 كيلو واط |
| تأثير الجهد العالي | 0 ～ 140 كيلو فولت |
| تيار الدائرة القصيرة | 0 ~ 100 مللي أمبير |
| حرق من خلال السلطة | 0 ~ 5000 جول |
0-25KV 0-33KV 0-132KV نظام تحديد موقع خطأ الكابل
رابعا.مقدمة من كل جزء

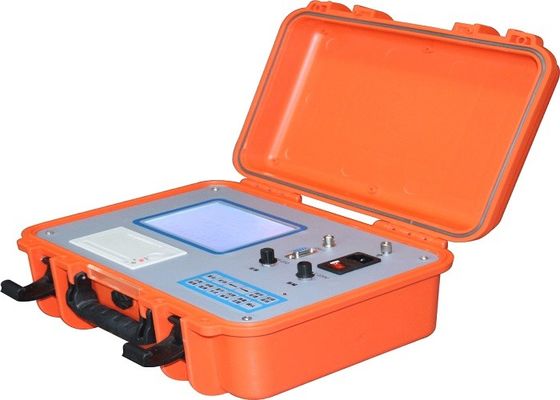

1. TDR
مقدمة
نظام التشغيل Windows ، وضع التشغيل باللمس ، إرشادات الخبراء اللاسلكية عبر الإنترنت ، العلمية
إدارة الكابلات ، إنشاء تقرير في الوقت الحقيقي ؛10 نبض 10 تحليل تراكب موجة وميض ؛
تعليمات التشغيل المدمجة ، وبيانات الكابلات ، والحالات المقاسة ، وما إلى ذلك ؛
مع النطاق وقياس السرعة وإدارة الكابلات وغيرها
Fالوصلات
تردد أخذ العينات 100 ميجا هرتز ، الدقة الدنيا 0.5 متر (100 متر / أمريكي)
أخذ العينات المستمر التلقائي بالكامل ، لا يفوتك أي شكل موجة تفريغ ؛
| طريقة اختبار | Fطريقة الرموش ، طريقة النبض بالضغط المنخفض |
| المواصفات الرئيسية | |
| سعة النبض |
100Vpp
|
| عرض النبض |
0.1uS و 2uS
|
| قياس المسافة |
Smax: 30 كم سم: 15 م |
| خطأ في القياس | |
| قياس تقريبي خطأ مطلق | ± 10 م |
| الخطأ النسبي للقياس الخشن | ± 1٪ |
| وضع امدادات الطاقة |
مزود طاقة مدمج 24V / 7Ah DC ، يمكن أن يعمل بشكل مستمر لمدة 6 ساعات أو مزود طاقة خارجي AC 220V 50Hz
|

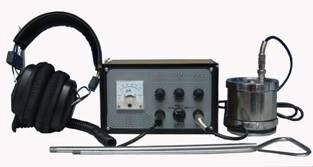

2. Pinpointer
استعمال: العمل مع مولد الجهد العالي لتحديد الموقع الدقيق لنقطة العطل ، أي ،
لإكمال مهمة تحديد المواقع بدقة ضمن نطاق القياس التقريبي لنقطة خطأ الكابل.
يتألف من :
آلة مضيفة ، مستشعر متزامن صوتي وكهرومغناطيسي ، سماعة رأس وشاحن مضاد للضوضاء
الوظيفة والفهرس
يمكن أن تكون الموجات الصوتية والموجات الكهرومغناطيسية المتولدة عند تفريغ نقطة الصدع
استقبل بشكل متزامن لتحديد موضع نقطة خطأ الكابل.
| مرات التكبير | 500000 مرة |
|
مزود الطاقة
|
البطارية: بطارية ليثيوم مدمجة ، الجهد الاسمي: 9V ± 20٪ |
| تيار ثابت | ＜ 10 مللي أمبير |
| استقبال الإشارة | يرتجف والإشارة المغناطيسية عند تفريغ نقطة خطأ |
| مقاومة الإخراج | 350 درجة |
| دقة الموقع | 0.2 م |

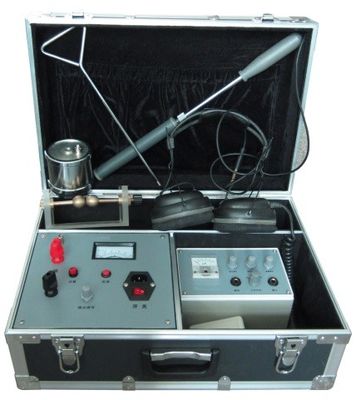

3. جهاز تتبع مسار الكابل
نحنسن: مقياس مسار الكابل هو أداة خاصة للكشف الدقيق عن الموضع والعمق
من الكابلات المدفونة في نطاق معين ؛يتم إكمال اكتشاف المسار بواسطة مولد إشارة المسار و
مستقبل إشارة المسار (مقياس نقطة خطأ كابل ثابتة) ؛التعاون بين البلدين يستخدم
عملية لتحديد مسار الكبل بدقة ضمن نطاق تضمين الكبل التقريبي.
التكوين الرئيسي
يتكون اكتشاف المسار بشكل أساسي من مولد إشارة المسار والمستقبل
أناndex المعلمة
| نمط العمل | تواصل إشارة الموجة المربعة |
| إشارة الخرج | تردد الصوت |
| استقبال الإشارة | تردد الصوت |
| توريد العمل | 220 فولت (1 ± 10٪) ، 50 هرتز (1 ± 5٪) |
| انتاج الطاقة | 100 واط |
4. تردد الطاقة تحمل معدات اختبار الجهد

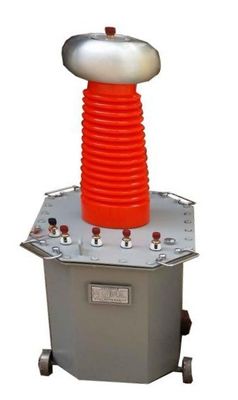

1)محول درب من نوع الزيت
المؤشر الفني:
| قدرة الانتاج المقدرة | 10 كيلو فولت أمبير |
| انتاج التيار المتردد | 100 كيلو فولت DC140 كيلو فولت |
| التيار الخارج | 100 مللي أمبير |
2)صندوق التشغيل
العمل مع محول تجريبي ، يمكن استخدامه أيضًا لإخراج طاقة التيار المتردد بتردد 0-450 فولت.
| مساهمة الجهد | AC380V 50 هرتز |
| انتاج التيار الكهربائي | 0-450 فولت ، 50 هرتز |
| فئة الدقة | 2.5 |
مع وظيفة حماية التدفق الزائد ، قم بحماية التيار من أجل الضبط المستمر.
مع إشارة خرج HV ، جانب الجهد المنخفض أو وظيفة مؤشر تيار التسرب الجانبي للجهد العالي
0-25KV 0-33KV 0-132KV نظام تحديد موقع خطأ الكابل
5. مكثف تخزين النبض
تستخدم بشكل رئيسي في اختبار خشن لخطأ المقاومة HV ، وتحديد موقع بدقة لجميع الكابلات.
المؤشر الفني:
| جهد السعة | 1μF ± 5٪ / 100 كيلو فولت |
| قيمة الخسارة | ≤0.006 (1 كيلو هرتز) |
| مقاومة العزل: | RC ＞ 7500MΩ.uF |
| مقاومة العزل: | 1.1-1.5Un.2s |
| قطبي إلى إسكان | 2Un · 2s |
| درجة الحرارة المحيطة | -25 إلى 40 ℃ |
| خط العرض | 2000 م |
