تفاصيل المنتج:
شروط الدفع والشحن:
|
| أداء مضاد للتدخل: | 1200: 1 | الحد الأقصى الحالي: | 100 أ |
|---|---|---|---|
| عملية: | شاشة اللمس | طريقة التحكم: | جهاز التحكم عن بعد (اختياري) |
| فئة الدقة: | 0.5 | نطاق البرتقال: | 0-800 فولت |
| إبراز: | جهاز اختبار خط النقل 800 فولت,جهاز اختبار خط النقل 100A,جهاز اختبار الجهد العالي بشاشة تعمل باللمس 100A |
||
نظام اختبار معلمة خط تردد الطاقة لخط نقل الطاقة HV
معدات اختبار الجهد العالي 1200: 1 800V نظام اختبار معلمة خط النقل
سمات
1. أداء مكافحة التداخل للنظام أكثر من 1200 مرة (الاختبار الفعلي)
2. مقاومة 10kv-50kv الجهد الساكن المستحث و 20-200A تدخل التيار دون تدخل
جهاز قمع
3. يتم عزل عملية تشغيل الألياف الضوئية عن بعد ، والمشغل ، والجهد العالي بشكل كامل.
4. مجهزة بجهاز حماية التأريض عن بعد ، والذي يمكن تأريضه أو فصله
عن بعد بمفتاح واحد.إنه يحسن بشكل كبير من سلامة المشغلين الميدانيين ويقلل من مخاطر القوس
وصدمة كهربائية.
5. مع وظيفة حساب نموذج توزيع معلمات الخط ، يمكن أن تكون النتائج
محسوبة في الموقع.
6. يمكن قياس حجم وطور التيار بدقة حتى 0.1mA ، وضمان دقة
قياس السعة التسلسلية الصفرية وعناصر أخرى.
7. يمكن أن ينتج ليس فقط تيار كبير (50A أو أكبر ، ماس كهربائى ، كابل) ، ولكن أيضا عالية الجهد
(750 فولت أو أكبر ، سعة تسلسل إيجابي ، إلخ) لضمان مصداقية نتائج القياس.
8. نطاق قياس أوتوماتيكي بالكامل ، شاشة تعمل باللمس 7 بوصة ، سهل التشغيل.
9. بطاقة الذاكرة والطابعة ، حفظ البيانات وتحميلها على جهاز الكمبيوتر.
نظام اختبار معلمة تردد الطاقة HV لنقل الطاقة هو نظام قياس عالي الدقة.
تعمل بشكل طبيعي في حالة التداخل ونسبة إشارة الاختبار: 1200: 1.

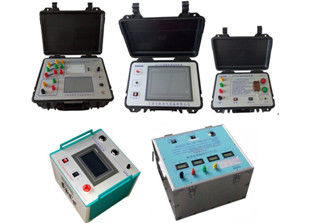

يشمل النظام: مصدر طاقة بتردد متغير ثلاثي الطور ، محول معزول ، جهاز اختبار معلمة الخط ،
وحدة تحكم حماية التأريض عن بُعد ، وجهاز قمع التداخل ، واختبار مقاومة التيار المستمر لـ
خطوط النقل: يمكن للنظام اختبار معلمة تردد الطاقة لخط نقل الطاقة HV بدقة ،
سريع وموثوق: مقاومة التسلسل الإيجابي ، مقاومة التسلسل الإيجابي ، مفاعلة التسلسل الإيجابي ،
مقاومة التسلسل الصفري ، مقاومة التسلسل الصفري ، مفاعلة التسلسل الصفري ، السعة الإيجابية ،
سعة التسلسل الصفري ، اقتران سعوي ، قدرة الاقتران بين الخطوط المجاورة ، التفاعل
مفاعلة حثي.
المقياس التقني
| مزود الطاقة | AC380V / 220V تكيف تلقائي ، 50 هرتز / 60 هرتز |
| الأعلى.انتاج التيار الكهربائي | 800 فولت للاختيار |
| ماكس الانتاج الحالي | 100 أ |
| مدى ودقة القياس | |
| الجهد االكهربى | 1 ～ 800 فولت ، ± (0.5٪ + 0.01 فولت) |
| حاضر | 0.01 مللي أمبير ～ 50 أمبير ، ± (0.5٪ + 0.2 مللي أمبير) |
| زاوية الطور | -180 درجة ～ + 180 درجة ، ± 0.2 درجة |
| الجهد المستحث الاستاتيكيه | 0 ～ 50 كيلو فولت |
| تيار مكافحة الحث | 0 ～ 100 أ |
| درجة الحرارة المحيطة | -20 درجة مئوية- + 55 درجة مئوية الرطوبة: ≤90٪ لا تكاثف |
| احسب تلقائيًا الممانعة والمقاومة والمفاعلة والسعة والحث وما إلى ذلك | |
| نتيجة الاختبار الصحيحة حسب توزيع معلمة الخط | |
كل معلمة فنية جزء
DF7300 مزود طاقة بتردد متغير
انتاج الطاقة: 30kW
مصدر طاقة الإدخال: AC380V / 220V ± 10٪ ، 50 هرتز ；
وضع الإخراج: ثلاث مراحل أو مرحلة واحدة ；
تردد الإخراج: 20 300 هرتز خطوة في 0.1 هرتز ；
استقرار التردد: أكثر من 0.02 هرتز ；
هل لديك وظيفة حماية من الجهد الزائد والتيار الزائد وارتفاع درجة الحرارة
العمل بشكل طبيعي مع ظروف تداخل قوية.
شاشة تعمل باللمس ، سهلة التشغيل.
وحدة تحكم عن بعد من الألياف الضوئية مع بطارية مدمجة تقضي تمامًا على إمكانية الجهد العالي
الإصابات الكهربائية التعريفي
DF7005 محول معزول
وضع الإخراج: ثلاثة خط المرحلة الرابعة
تردد الإخراج: 20 300Hz ；
ماكس انتاج التيار الكهربائي: 800V ；
أقصى تيار الإخراج: 50A
مع مقياس التيار الكهربائي ، يمكن قراءة التيار لكل مرحلة في الوقت المناسب
أداء قوي مضاد للتدخل.
DF7000- اختبار معلمة الخط
عندما يكون اتساع التداخل وإشارة التردد المتغاير المحددة 1200: 1 ،
لا يزال من الممكن قياسه بدقة.
نطاق الجهد: 1 ～ 800 فولت ، التحكم التلقائي في التحويل
النطاق الحالي: 0 ～ 50A تحكم أوتوماتيكي في التحويل
نطاق تردد القياس: 40 70Hz خطوة في: 1Hz ；
قناة القياس: 3 الجهد ، 3 دقة المرحلة الحالية: 0.01 °
دقة الجهد: 0.01mV دقة قياس الجهد: ± (0.5٪ + 0.01 فولت)
الدقة الحالية: 0.001A دقة القياس الحالية: ± (0.5٪ + 0.01a)
DF7009 تحكم حماية التأريض عن بعد
جهاز حماية التأريض للتحكم عن بعد مصمم خصيصًا ، من خلال جهاز تحكم عن بعد صغير ، واحد
تأريض خط اختبار التحكم عن بعد الرئيسي أو تأريض الفصل ، بدون التشغيل اليدوي للسكين
والبوابة ، تحسن بشكل كبير عامل السلامة الشخصية للمشغلين.
DF7016 جهاز قمع التداخل( مقاومة الحد الحالي)
قم بالتكبير لاختبار مقاومة الحلقة وتقليل تيار التداخل.
DF7008 جهاز اختبار المقاومة DC لخطوط النقل
يستخدم لاختبار مقاومة التيار المستمر في خط نقل التداخل الثقيل ، حتى مع الجهد والتيار المستحثين العاليين.
تقنية اختبار مقاومة التداخل المضمنة واختبارها بدقة في حالة التداخل القوية.
وظيفة حماية كاملة وضمان سلامة العمال والجهاز.
أربع طرق اختبار نهائية للقضاء على تأثير الرصاص.
بطارية مدمجة ، يمكنها تلبية اختبار 10 مرات بشكل مستمر عند اكتمال البطارية.
Max.test الحالي: 10A
نطاق الاختبار: 5mΩ ～ 200Ω ；
دقة الاختبار:
عند 5mΩ ～ 200mΩ ، قراءة ± 1.0٪ ± 0.2mω ；
عند 200mω ～ 200Ω ، قراءة ± 0.5٪ ± 0.2mω
