معدات اختبار الجهد العالي 800 فولت ، اختبار الشبكة الأرضية 0.01mA

نظام اختبار الشبكة الأرضية والأرضية MCDF9000

اختبار الأرض الكبيرة EPR / GPR / نظام اختبار الأرض والشبكة الأرضية المنقسم الحالي

ميزات النظام

1) تستخدم على نطاق واسع لتحديد سلامة شبكة الأرض وقياس الكفاف المحتمل في نظام التأريض الكبير

مثل المرافق الحيوية والمحطات الفرعية ومحطة الطاقة والاتصالات السلكية واللاسلكية والأصول الصناعية ، إلخ.

2) اعتماد تقنية قياس متجه الانقسام الحالي اللاسلكي ، يمكنه قياس الانقسام الحالي بدقة

ناقلات كل برج هيكل لخط نقل تحت تدخل قوي.

3) مع تقنية قوية لمكافحة التداخل ، تعمل بشكل صحيح عند إشارة التداخل 10000 مرة.

4) القياسات الرئيسية التي يتم إجراؤها عادة على النحو التالي:

- EPR / GPR

- الخطوة واللمس المحتملة

- الانقسام الحالي / الفرع والمتجه ، معامل الانقسام الحالي

- المقاومة والمقاومة

- مقاومة التربة

- مقاومة نظام التأريض

- الاستمرارية / مقاومة الترابط عن بعد

- اختبار مقاومة النبضات البرق

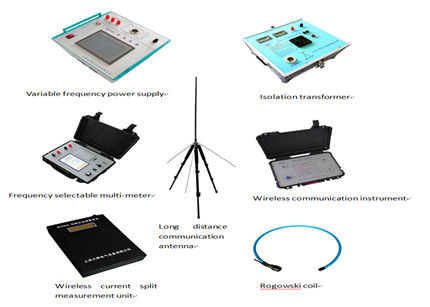

يشمل النظام

1. مصدر طاقة ذو تردد متغير
2. محول العزل
3. متعدد متر اختيار التردد
4. وحدة قياس الانقسام الحالي اللاسلكي
5. وحدة اختبار نبضات البرق
6. وحدة اختبار استمرارية الأرض عن بعد
7. وحدة اختبار مقاومة الأرض ذات التردد المتغير
8. لفائف روجوفسكي
9. وحدة اتصالات قابلة للتحديد بالتردد اللاسلكي
10. جهاز نقل هوائي GPS ، إلخ.

المواصفات الفنية العامة للنظام

مزود الطاقة: AC 380V / 220 V تكيف تلقائي ، 50 هرتز / 60 هرتز

جهد الإخراج: 0 ~ 800V أو حسب الطلب ، موجة جيبية ، قابلة للتعديل بشكل مستمر

تيار الإخراج: 0 ~ 50A ، يمكن تخصيصها

نطاق القياس والدقة:

نطاق قياس الجهد: 0 ~ 400 فولت ؛

دقة قياس الجهد: ± (0.5٪ قراءة + 0.5mV) ؛

دقة الجهد: 0.01mV ؛

نطاق القياس الحالي: 0-50A ؛

دقة القياس الحالية: ± (0.5٪ قراءة + 0.5 مللي أمبير) ؛

القرار الحالي: 0.01mA

نطاق قياس مقاومة التأريض: 0.001-1000 Ω ؛

دقة قياس مقاومة التأريض: ± (1٪ قراءة + 1 متر Ω) ؛

دقة مقاومة التأريض: 0.001M Ω ؛

نطاق قياس زاوية الطور (زاوية الممانعة): من 0 درجة إلى 360 درجة

دقة قياس زاوية الطور (زاوية الممانعة): ± 0.2 درجة ؛

زاوية الطور (زاوية الممانعة) دقة القياس: 0.01 ° ؛

المعلمات الفنية للأجهزة المتضمنة

1. MCDF9100 مصدر طاقة متغير التردد 1 مجموعة

طاقة الإخراج: 5 ~ 50KW ، قابلة للتخصيص

مصدر طاقة الإدخال: AC220 V أو 380 V ± 10٪ تكيف تلقائي مع 50 هرتز ؛

وضع الإخراج: مرحلة واحدة

تردد الإخراج: 40 ~ 70 هرتز ، الخطوة 1 هرتز ، تحويل التردد التعسفي ، بما في ذلك 49 ، 50 ، 51 هرتز ؛

استقرار التردد: أفضل من 0.02 هرتز ؛

عملية لمس الشاشة الكبيرة ، بسيطة ومريحة ؛

مع الجهد الزائد والتيار الزائد والسخونة الزائدة ووظائف الحماية الأخرى ؛

مع تصميم خاص مضاد للتدخل لضمان التشغيل العادي تحت تدخل قوي ؛

دعم اختياري للتحكم عن بعد بالألياف الضوئية لضمان السلامة الشخصية.

2. محولات العزلة MCGCB-10 1-2 مجموعة

سعة الإخراج: مطابقة مع مصدر طاقة تحويل التردد

تردد الإخراج: 40 ~ 70 هرتز ؛

جهد الخرج: مرحلة واحدة 0 ~ 400V ~ 800V أو حسب الطلب ؛

مع وظيفة قوية مضادة للتدخل لضمان التشغيل الطبيعي تحت تدخل قوي ؛

3. DF9001D متعدد الوظائف اختيار التردد المتعدد

تستخدم لقياس فرق الجهد والتيار والطور تحت التردد المحدد ، والقضاء على التداخل

الترددات الأخرى والحصول على نتائج قياس دقيقة.

تقنية مكافحة التشويش الانتقائية ذات التردد الفائق الرائدة في جميع أنحاء العالم.عندما يكون التداخل 1200

مرات أكبر من إشارات التردد المختلفة ، لا يزال من الممكن قياسها بدقة.

نطاق الجهد: 20mV / 200mV / 2V / 20V / 400V ، ناقل حركة أوتوماتيكي 5 تروس ؛

النطاق الحالي: 20mA / 200mA / 2A / 20A / 50A ، ناقل حركة أوتوماتيكي بـ 5 تروس

نطاق اختيار تردد القياس: 40 ~ 70 هرتز ، تردد الخطوة: 0.1 هرتز

نطاق قياس الجهد: 0 ~ 400 فولت ؛

دقة قياس الجهد: ± (0.5٪ قراءة + 0.5mV) ؛

دقة الجهد: 0.01mV ؛

نطاق القياس الحالي: 0-50A ؛

دقة القياس الحالية: ± (0.5٪ قراءة + 0.5 مللي أمبير) ؛

القرار الحالي: 0.01mA

نطاق قياس مقاومة التأريض: 0.001-1000 Ω ؛

دقة قياس مقاومة التأريض: ± (1٪ قراءة + 1 متر Ω) ؛

دقة مقاومة التأريض: 0.001M Ω ؛

نطاق قياس زاوية الطور (زاوية الممانعة): من 0 درجة إلى 360 درجة

دقة قياس زاوية الطور (زاوية الممانعة): ± 0.2 درجة ؛

زاوية الطور (زاوية الممانعة) دقة القياس: 0.01 ° ؛

الوزن: حوالي 5 كجم.

4. أداة الاتصال الانتقائي للتردد اللاسلكي MCDFWF

تتمثل الوظيفة الرئيسية لأداة اتصال تحديد التردد اللاسلكي DFWF في الاتصال

مع وحدة قياس التحويلة اللاسلكية عن بعد.

مزود الطاقة: DC 12V

مع ترايبود خاص وهوائي ، إشارة مستقرة ومسافة نقل طويلة

مسافة الاتصال اللاسلكي: أكثر من 2000 متر تحت ظروف خالية من العوائق

5. وحدة قياس التحويلة اللاسلكية MCDF9005

تستخدم وحدة قياس التحويلة اللاسلكية DF9005 بشكل أساسي لقياس تحويلة البرج.

لديها وظيفة قوية ، وقدرة قوية على مقاومة التداخل ودقة قياس عالية.يمكن مباشرة

قياس اتجاه وحجم التحويلة لكل برج.

تقنية مكافحة التشويش الانتقائية فائقة التردد ، أداء مضاد للتدخل أفضل من 10000 مرة ؛

مع ملف Rogowski ، نطاق قياس تحويلة التردد المختلفة: 2mA ~ 20A ؛

دقة قياس التحويلة مع ملف Rogowski: ± (2٪ قراءة + 2mA) ؛

6. ملف Rogowski المرن

يتم استخدام لفائف Rogowski المرنة بشكل أساسي لقياس تحويلة البرج ، والتي يمكن لفها بسهولة

حول الموصل للقياس.

طول الملف: 3 متر

استجابة التردد: 10 هرتز ~ 50 كيلو هرتز

الخطية: 0.2٪

أخذ العينات الفتح المرن ، يمكن قياسه حول الموصل الأسطواني.

محمول ، سهل الاستخدام ، بدون مادة مغناطيسية ، لا تشبع ؛

لها خصائص تردد ممتازة وسرعة استجابة سريعة ؛

لديها تشويه صغير وفقدان إدخال منخفض ؛

لا يتسبب فتح الدائرة الثانوية في خطر ولن يؤدي إلى إتلاف المعدات الأخرى

في حالة الحمل الزائد الحالي.

7. MCDFDT-10A الأرضي اختبار التوصيل لأسفل (اختياري)

ينطبق على قياس المقاومة بين

التأريض لأسفل لمعدات الطاقة وشبكة التأريض

(للمعدات المجاورة) ، وكذلك قياس المقاومة المنخفضة

قيمة المقاومة.

نطاق القياس: 1 1999m Ω

القرار: 0.1M Ω

تيار الاختبار: DC 1A ، 2A ، 5A ، 10A

دقة القياس: ± (0.5٪ + 2d)

نصف قطر القياس: 50 م

وضع العرض: شاشة عرض LCD الخلفية

وضع العمل: مستمر

مصدر طاقة العمل: AC220 V ± 10٪ 50 هرتز أو مزود طاقة بطارية مدمج

8. أداة تحديد المواقع GPS الخاصة للتأريض DFGT

أداة تحديد المواقع GPS الخاصة بتأريض DFGT ، الأداة تحل المشكلة بشكل أساسي

أن معدات GPS التقليدية لا يمكنها حساب زاوية قطب الجهد والقطب الحالي والمسافة الخطية.

الوظائف والميزات الرئيسية:

عرض الوقت الحقيقي لقطب الجهد ، المسافة الخطية للقطب الحالي والزاوية المضمنة ، سهولة تحديد المواقع

مدمج في صيغة تصحيح المعاوقة

تخزين بيانات الموقع والحساب وتنزيلها واستعادتها

صوت الطريق الوطني وملاحة المشهد الحقيقي ثلاثي الأبعاد

تصميم شاشة تعمل باللمس مقاس 7 بوصات

تشغيل الموسيقى والأفلام

تصفح الإنترنت عالي السرعة

المفكرة والألعاب الترفيهية والتطبيقات الأخرى

صور الاختبار الميداني
